En bref : le contrôle dimensionnel traditionnel mobilise souvent deux techniciens pendant plus de 12 heures. Or, avec une solution de métrologie 3D portable et le logiciel PolyWorks Inspector, un industriel a réduit ce temps de 75 %. Un seul technicien suffit désormais, et le rapport de contrôle est généré en temps réel. Cet article détaille la méthode, les résultats et les applications du contrôle dimensionnel 3D dans d’autres secteurs.
Sommaire
- Pourquoi le contrôle dimensionnel devient un enjeu économique
- Les limites des méthodes de mesure traditionnelles
- Comment fonctionne le contrôle dimensionnel avec la métrologie 3D
- Méthode traditionnelle vs métrologie 3D : le comparatif
- Étude de cas : -75 % de temps d’inspection dans l’aéronautique
- Quels secteurs industriels sont concernés
- Comment 3D Solutions accompagne votre projet
- Questions fréquentes sur Polyworks Inspector
Pourquoi le contrôle dimensionnel devient un enjeu économique
Dans l’industrie, une pièce ou un équipement immobilisé pour inspection n’est jamais un coût neutre. Dans l’aéronautique, par exemple, chaque jour au sol peut représenter plusieurs dizaines de milliers d’euros de manque à gagner. C’est pourquoi de plus en plus d’industriels repensent leur contrôle dimensionnel. Aéronautique, automobile, médical ou biens de consommation : tous cherchent à gagner en rapidité sans perdre en fiabilité.
C’est justement ce que montre un cas d’usage documenté autour de PolyWorks Inspector, un logiciel que nous déployons chez 3D Solutions auprès de nos clients industriels.
Les limites des méthodes de mesure traditionnelles
Historiquement, le contrôle d’une pièce après un choc, un incident ou une maintenance repose sur des méthodes manuelles : fils à plomb, niveaux optiques et gabarits dédiés à chaque configuration. Ces méthodes présentent trois limites récurrentes.
La durée, d’abord : une inspection complète mobilise souvent plusieurs techniciens pendant de longues heures. La logistique, ensuite : le matériel est souvent volumineux et propre à chaque modèle de pièce, ce qui complique les interventions sur site. La fiabilité, enfin : la mesure manuelle reste exposée à l’erreur humaine, et les résultats ne sont pas toujours exploitables immédiatement.
Comment fonctionne le contrôle dimensionnel avec la métrologie 3D
La métrologie 3D remplace la règle et le fil à plomb par une acquisition numérique de la géométrie réelle. Cette géométrie est ensuite comparée automatiquement au modèle CAO de référence. Concrètement, la méthode suit quatre étapes.
- Acquisition des données : la pièce est numérisée à l’aide d’un scanner 3D portable, d’un bras de mesure ou d’un laser tracker, selon sa taille et le contexte d’intervention.
- Alignement sur le modèle CAO : les données mesurées sont recalées automatiquement sur le modèle numérique de référence dans PolyWorks Inspector.
- Cartographie des écarts : le logiciel calcule et visualise, par une carte de couleurs, chaque écart entre la géométrie réelle et la géométrie théorique.
- Génération du rapport : un rapport de contrôle dimensionnel est produit automatiquement, exploitable immédiatement par les équipes qualité et production.
Grâce à cette approche numérique, le temps d’intervention est divisé par deux, voire par quatre, par rapport à une mesure manuelle. Pour en savoir plus sur les moyens de mesure compatibles, consultez notre gamme de scanners 3D.
Méthode traditionnelle vs métrologie 3D : le comparatif
| Critère | Méthode traditionnelle | Métrologie 3D + PolyWorks Inspector |
|---|---|---|
| Durée d’intervention | 12 à 14 heures | Jusqu’à 6 heures |
| Personnel mobilisé | 2 techniciens | 1 technicien |
| Équipement | Gabarits spécifiques par modèle | Solution portable universelle |
| Disponibilité des résultats | Différée, traitement manuel | Rapport généré en temps réel |
| Risque d’erreur | Élevé (mesure manuelle) | Réduit (mesure numérique tracée) |
Étude de cas : -75 % de temps d’inspection dans l’aéronautique

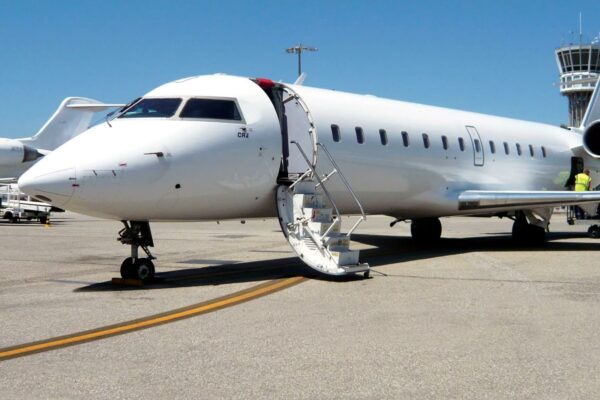

Prenons un exemple concret : une étude de cas publiée par InnovMetric, éditeur de PolyWorks Inspector. Elle concerne Bombardier Aéronautique, l’un des principaux constructeurs d’avions régionaux (notamment la série CRJ). Après un atterrissage brutal, il faut vérifier l’intégrité structurelle de l’appareil avant qu’il ne revole. Tant que ce contrôle n’est pas terminé, l’avion reste au sol. Or, cette immobilisation coûte à Bombardier environ 100 000 $ par jour.
Avant le contrôle dimensionnel 3D, cette vérification reposait sur une méthode manuelle : fils à plomb, niveaux optiques et outillages propres à chaque modèle d’avion. Elle mobilisait deux techniciens pendant 12 à 14 heures. De plus, le transport de ce matériel compliquait les interventions à l’étranger.

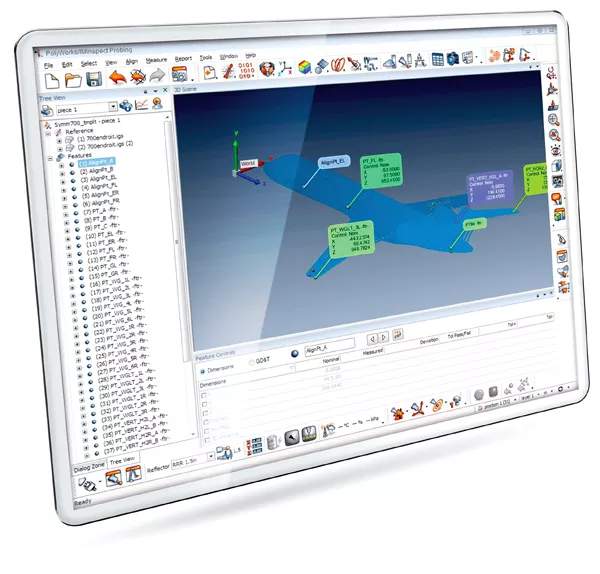

Bombardier a donc équipé ses techniciens d’un laser tracker portable, associé à PolyWorks Inspector et aux modèles CAO CATIA de référence. Résultat : le temps d’inspection a baissé de 75 %. Un seul technicien réalise désormais le contrôle complet en 6 heures. L’équipement tient dans un bagage à main, et le rapport est généré instantanément.
« Après avoir choisi l’équipement 3D portable, je me suis tourné vers nos spécialistes des systèmes de mesure des services d’outillage et d’équipement, qui nous ont fortement recommandé PolyWorks », explique Benoit Roby, de Bombardier.
Source : étude de cas Bombardier publiée par InnovMetric, éditeur de PolyWorks.
Quels secteurs industriels sont concernés
Ce cas ne concerne pas que l’aéronautique. En effet, le même principe s’applique dès qu’une pièce, un outillage ou un ensemble mécanique doit être contrôlé régulièrement.
Dans l’automobile, le contrôle dimensionnel porte sur les outillages, les carrosseries et les pièces d’assemblage. La précision y conditionne directement la qualité perçue. Dans le médical et le dentaire, la conformité géométrique est souvent une exigence réglementaire. En joaillerie et horlogerie, la métrologie 3D contrôle des pièces aux tolérances très fines. Enfin, dans l’architecture et l’industrie, elle sert aussi bien au contrôle qualité qu’à la rétro-conception.
Dans tous ces contextes, les gains suivent la même logique : moins de temps d’immobilisation, moins d’intervenants et des données fiables, grâce à une traçabilité numérique du contrôle.
Comment 3D Solutions accompagne votre projet
Chez 3D Solutions, nous déployons PolyWorks Inspector auprès de nos clients industriels depuis plusieurs années. Nous l’associons au moyen de mesure le plus adapté : scanner portable, bras de mesure ou MMT. Par ailleurs, notre rôle ne s’arrête pas au logiciel. Nous vous accompagnons dans le choix de la méthode, la mise en œuvre sur site et la formation des équipes.
Votre contrôle dimensionnel repose encore sur des méthodes manuelles ? Dans ce cas, vous disposez sans doute d’une marge de gain comparable. Notre équipe technique peut évaluer avec vous ce que ce type de solution changerait sur vos pièces et vos process.
Contactez notre équipe technique pour un échange sur votre projet de contrôle dimensionnel.
Questions fréquentes sur Polyworks Inspector
Qu’est-ce que le contrôle dimensionnel ?
Le contrôle dimensionnel consiste à vérifier qu’une pièce ou un ensemble mécanique respecte les dimensions et tolérances définies dans son modèle CAO de référence, généralement après fabrication, maintenance ou incident.
Qu’est-ce que PolyWorks Inspector ?
PolyWorks Inspector est un logiciel de métrologie 3D édité par InnovMetric, qui permet de comparer une pièce mesurée à son modèle CAO de référence et de générer automatiquement un rapport de contrôle dimensionnel. En savoir plus sur Polyworks Inspector.
Quel matériel de mesure utiliser avec PolyWorks Inspector ?
Le logiciel est compatible avec la plupart des moyens de mesure du marché : scanners 3D portables, bras de mesure, laser trackers et machines à mesurer tridimensionnelles (MMT). Le choix dépend de la taille de la pièce, de la précision requise et du contexte d’intervention, en atelier ou sur site.
Combien de temps prend un contrôle dimensionnel avec la métrologie 3D ?
Cela dépend de la complexité de la pièce, mais les gains de temps observés se situent généralement entre 50 et 75 % par rapport à une méthode manuelle équivalente.
Le contrôle dimensionnel 3D convient-il aux petites séries ?
Oui. Contrairement à certains équipements de mesure dédiés à un seul modèle, une solution de métrologie 3D portable et un logiciel comme PolyWorks Inspector s’adaptent à des géométries variées, ce qui les rend pertinents aussi bien en grande série qu’en petite série ou pièce unique.
3D Solutions propose-t-il un accompagnement pour PolyWorks Inspector ?
Oui, 3D Solutions déploie PolyWorks Inspector auprès de ses clients industriels et les accompagne dans le choix du moyen de mesure, la mise en œuvre du logiciel et la formation des équipes.
