Problématique : Comment garantir la précision et la rapidité des inspections qualité des composants industriels tout en optimisant les coûts de production et en réduisant les risques de non-conformité dans les processus de fabrication ?
WAB-GROUP est l’endroit où l’innovation et la tradition se rencontrent pour fournir aux clients des solutions de classe mondiale dans les domaines de la technologie de broyage humide, de la technologie de mélange par agitation tridimensionnelle et de la chimie en flux.
Présent dans 42 pays à travers le monde et ancré localement dans son nouveau siège social ultramoderne de Muttenz (Suisse) depuis 2008, WAB-GROUP a produit 26 950 systèmes et servi 10 000 clients depuis sa fondation en 1933.
Fort d’une riche histoire d’innovation et d’un engagement clair en faveur du progrès, WAB-GROUP établit depuis plus de 60 ans de nouveaux standards de qualité dans les technologies de procédés. Ses solutions innovantes, qui comprennent des broyeurs à billes agitateurs, des mélangeurs à secousses 3D et des réacteurs à broyeurs à billes agitateurs, révolutionnent depuis lors le monde de l’ingénierie chimique et des procédés.
La large gamme de machines de WAB-GROUP a été développée pour répondre aux besoins de la recherche, de la fabrication et de l’industrie et cibler des industries spécifiques telles que les peintures et les finitions, la protection des cultures, l’impression, les revêtements, les matériaux de batterie et les sciences de la vie, telles que les produits pharmaceutiques, les cosmétiques et l’alimentation.
Limitation des outils manuels, dimensions non inspectées
WAB-GROUP a contacté Creaform pour un besoin spécifique : inspecter les dimensions des composants produits à l’interne et par des sous-traitants. L’équipe souhaitait s’assurer que toutes les formes et positions des trous respectaient les tolérances spécifiées. Cependant, certaines dimensions sur leurs machines étaient difficiles à mesurer avec précision avec des outils manuels.
En raison de la difficulté de contrôler certaines dimensions, on craignait que des composants non conformes ne soient pas assemblés correctement, ce qui compromettrait le bon fonctionnement du mécanisme de broyage ou de mélange. Le responsable de l’assurance qualité, Mathias Keller, a déclaré qu’ils avaient besoin de données plus précises et de mesures plus rapides que celles fournies par leurs appareils de mesure tactiles actuels. Cela était nécessaire pour garantir que toutes les dimensions et positions des trous correspondent exactement au modèle CAO.
Tous les composants devaient être conformes aux exigences techniques de circulation interne lors de la fabrication et avant d’être expédiés aux clients en tant que pièces de rechange.
L’atout des scanners 3D, des données plus précises et plus rapides
Après avoir étudié différentes options, le service d’assurance qualité de WAB-GROUP a choisi la série HandySCAN 3D BLACK de Creaform. Ce scanner laser 3D s’est distingué par ses caractéristiques uniques, telles que sa portabilité, sa simplicité, sa polyvalence et sa rapidité.

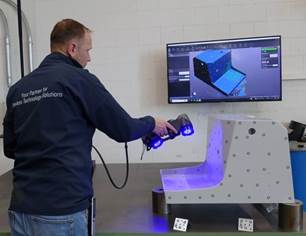

Numérisation technique d’un boîtier de machine avec la série HandySCAN 3D BLACK, avec VXinspect en arrière-plan.
Grâce à la portabilité du scanner 3D, l’équipe d’assurance qualité peut effectuer des inspections de pièces sur le site du fournisseur, garantissant ainsi une réception initiale rapide des pièces. Sa conception légère et ergonomique permet de transporter facilement l’appareil partout où une inspection de pièce est nécessaire.
Sa simplicité et sa convivialité facilitent son utilisation et raccourcissent sa courbe d’apprentissage. VXinspect, le module d’inspection de VXelements, rend l’expérience utilisateur encore plus agréable grâce à son interface intuitive. L’équipe d’assurance qualité considère également son interface plus moderne que les autres logiciels disponibles sur le marché.

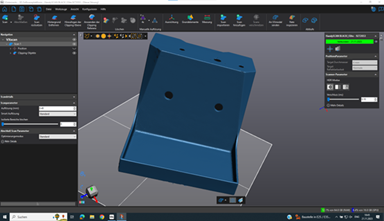

Logiciel VXinspect montrant le modèle 3D d’un boîtier de machine.
La polyvalence de la série BLACK de Creaform permet à l’équipe d’assurance qualité d’inspecter des formes complexes avec plusieurs trous et des cavités complexes avec un niveau de détail étonnamment fin. La technologie de numérisation 3D permet également de mesurer des surfaces 3D complètes au lieu de simples points discrets, ce qui rend l’inspection plus précise. Enfin, la vitesse de mesure a eu le plus de résonance chez WAB-GROUP, ce qui leur a permis d’accélérer le temps d’inspection.
Temps d’inspection plus rapide, qualité de produit supérieure
L’intégration de la série HandySCAN 3D BLACK dans les instruments d’assurance qualité de WAG-GROUP a considérablement accéléré le processus d’inspection. Ce gain de temps a permis de libérer des heures pour davantage de tâches de mesure et des ressources pour d’autres activités productives, améliorant ainsi l’efficacité globale du processus de fabrication. Le temps d’inspection plus rapide a également amélioré la précision et la cohérence des contrôles de qualité, ce qui a permis d’améliorer la qualité des produits et de réduire les écarts avec les modèles CAO.
L’impact et l’utilité de la série HandySCAN 3D BLACK vont au-delà des contrôles de qualité pour WAB-GROUP. Elle constituera également une ressource précieuse pour tester et valider de nouveaux projets de développement, garantissant que les nouvelles dimensions des produits sont précisément conformes aux exigences techniques – une manière supplémentaire de confirmer l’engagement de l’entreprise en faveur de la qualité et du progrès dans son domaine d’expertise.
Source : Creaform
