En bref : après le séisme de 2016, DWS et ses partenaires ont réalisé une maquette architecturale imprimée en 3D du centre historique d’Amatrice. Longue de 4 mètres, à l’échelle 1:500, elle reproduit chaque bâtiment grâce à une modélisation CAO précise et à l’impression 3D résine. Un outil de mémoire et de dialogue pour la reconstruction.
Sommaire
- Amatrice, une ville à reconstruire après le séisme de 2016
- Un projet de maquette architecturale imprimée en 3D
- Une modélisation CAO d’une grande précision
- L’impression 3D résine au service du patrimoine
- Pourquoi imprimer une maquette architecturale en 3D
- Fiche technique du projet
- Votre projet de maquette architecturale imprimée en 3D
Amatrice, une ville à reconstruire après le séisme de 2016
Le 24 août 2016, un séisme a lourdement touché la ville italienne d’Amatrice. Dès lors, la reconstruction du centre historique est devenue un enjeu humain, culturel et patrimonial.
En effet, au-delà de la reconstruction matérielle, il fallait aussi préserver la mémoire collective. L’identité architecturale et l’histoire urbaine de la ville devaient être transmises aux habitants et aux acteurs de la reconstruction.
Un projet de maquette architecturale imprimée en 3D
C’est pourquoi DWS, avec Alessandro Ranellucci, Michele Calvano et la Région du Latium, a lancé un projet de reproduction 3D à grande échelle de la ville d’Amatrice.
Cette initiative poursuivait donc plusieurs objectifs :
- Rendre hommage aux autorités municipales.
- Soutenir les populations touchées par la catastrophe.
- Maintenir la sensibilisation autour d’une reconstruction fidèle du centre historique.
Une modélisation CAO d’une grande précision
Le projet repose sur une modélisation CAO extrêmement précise, réalisée par l’architecte Michele Calvano. Pour cela, il s’est appuyé sur des images et des données collectées avant le tremblement de terre.

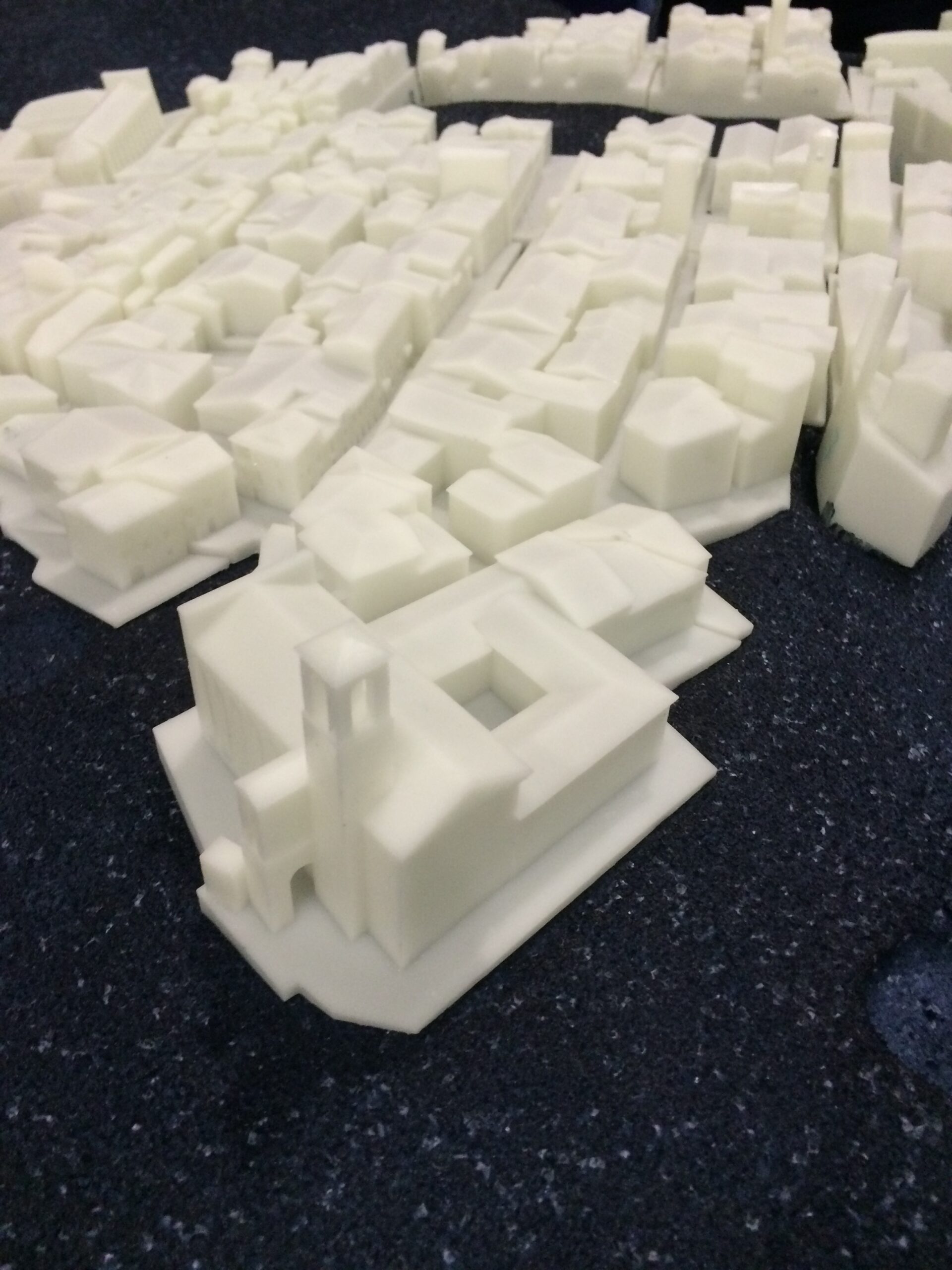

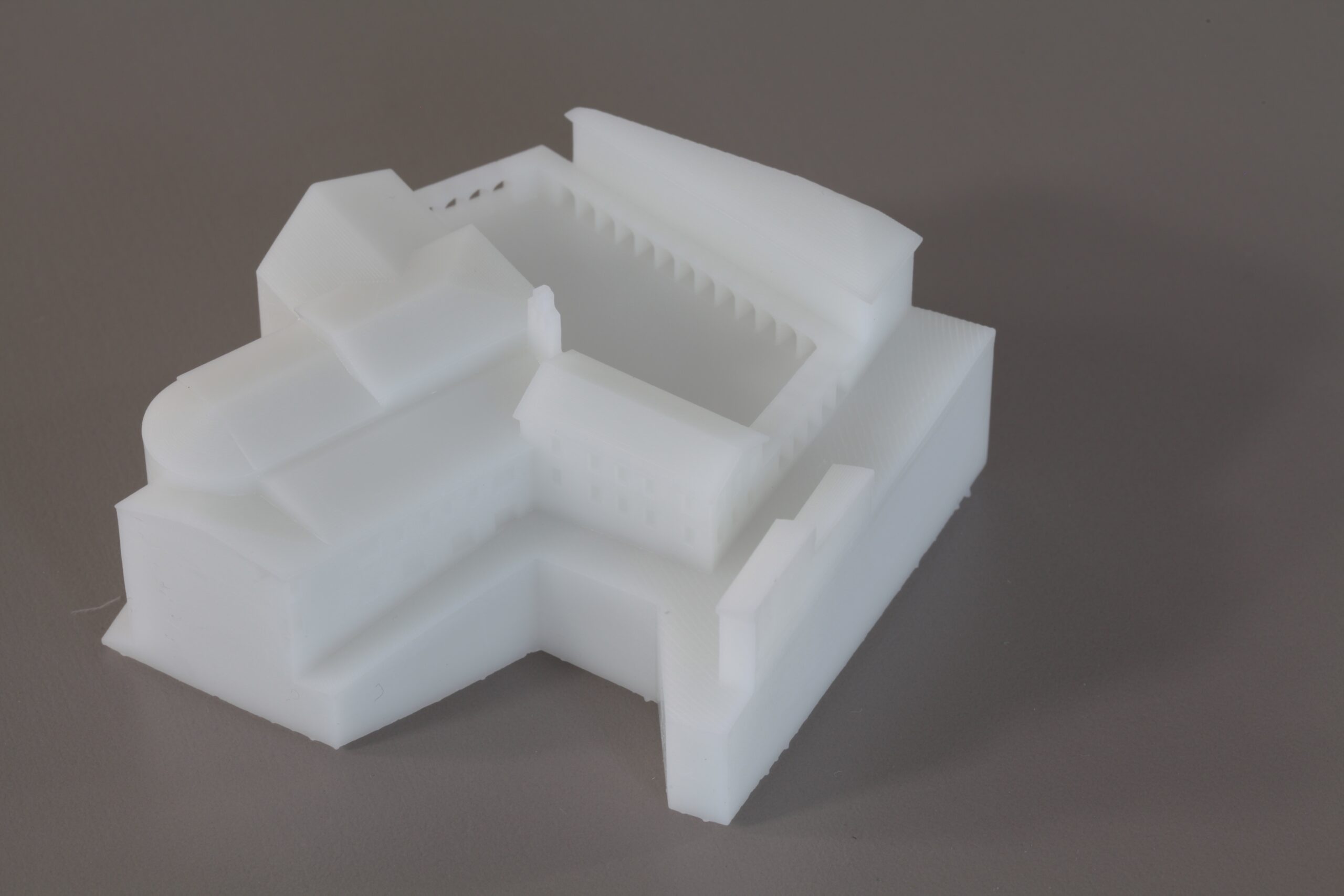

Ainsi, chaque bâtiment, chaque maison et chaque élément architectural a été recréé dans le détail : arches, portes, fenêtres et volumes caractéristiques de la ville d’origine. Au total, la maquette finale mesure 4 x 2 mètres, à l’échelle 1:500. Elle offre donc une lecture fidèle de l’urbanisme historique d’Amatrice.
L’impression 3D résine au service du patrimoine
Ensuite, pour donner vie à cette reproduction, les éléments ont été imprimés en 3D avec l’imprimante stéréolithographie XFAB 3500 PD de DWS, en résine Invicta 915.
L’impression 3D résine a apporté trois atouts décisifs :
- Une grande finesse de détail, indispensable à l’échelle 1:500.
- Ensuite, une homogénéité visuelle sur l’ensemble de la maquette.
- Enfin, une précision dimensionnelle essentielle pour assembler un projet de cette ampleur.
Cette technologie s’est donc révélée particulièrement adaptée aux maquettes architecturales complexes et à la valorisation du patrimoine bâti.
Au-delà de l’aspect technique, cette reproduction 3D joue un rôle symbolique fort. En effet, elle sert d’outil de mémoire, de sensibilisation et de dialogue entre les habitants, les institutions et les acteurs de la reconstruction. Les habitants espèrent ainsi une reconstruction rapide du centre-ville, fidèle à l’identité et à l’âme d’Amatrice.
Pourquoi imprimer une maquette architecturale en 3D
Le cas d’Amatrice montre comment l’impression 3D devient un levier au service du patrimoine, de l’urbanisme et de la résilience territoriale. De manière générale, une maquette architecturale imprimée en 3D présente plusieurs avantages :
- Elle reproduit fidèlement un modèle CAO, sans travail manuel pièce par pièce.
- De plus, elle restitue des détails fins, difficiles à obtenir avec des méthodes traditionnelles.
- En outre, elle se découpe en éléments assemblables, ce qui permet de grands formats.
- Enfin, elle peut être réimprimée ou modifiée facilement à partir du fichier numérique.
C’est pourquoi les architectes, les collectivités et les musées s’intéressent de plus en plus à cette technologie pour leurs projets de valorisation.
Fiche technique du projet
- Technologie : stéréolithographie (SLA), imprimante DWS XFAB 3500 PD.
- Matériau : résine Invicta 915.
- Dimensions de la maquette : 4 x 2 mètres.
- Échelle : 1:500.
- Modélisation : CAO à partir de données collectées avant le séisme.
Votre projet de maquette architecturale imprimée en 3D
Vous préparez une maquette architecturale, une reproduction patrimoniale ou un prototype très détaillé ? 3D Solutions vous accompagne dans le choix de la technologie adaptée. Découvrez nos imprimantes 3D résine, comme la Form 4L pour les grands formats, ou contactez nos experts pour étudier votre projet.
Pour un autre exemple dans le patrimoine, découvrez la numérisation 3D des statues de l’église Saint-Jacques de Lunéville.
Source : DWS
