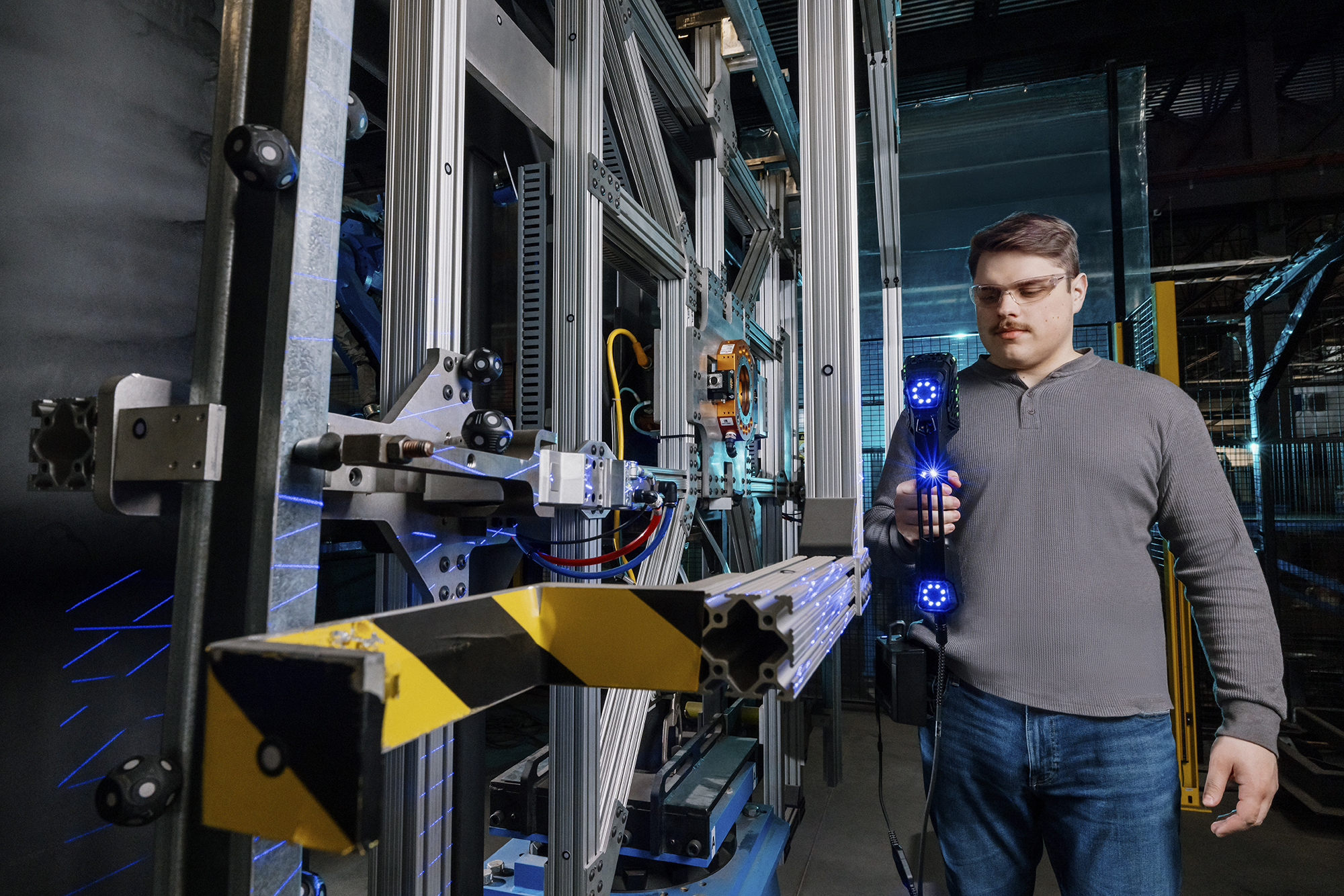

Le HandySCAN MAX EVO Elite est le scanner 3D portable de classe métrologique le plus performant de la gamme HandySCAN 3D MAX Series développée par FARO CREAFORM. Conçu pour les industriels qui doivent numériser de très grandes pièces tout en conservant un niveau de précision exceptionnel, il associe mobilité, productivité et performances métrologiques afin de répondre aux applications les plus exigeantes. Véritable évolution du HandySCAN MAX EVO, cette version Elite bénéficie d’une exactitude pouvant atteindre 0,075 mm, d’une performance volumétrique de 0,075 mm + 0,010 mm/m, d’une distance de travail pouvant atteindre 2,50 mètres ainsi que des fonctionnalités avancées de Creaform.OS, faisant de lui la solution idéale pour les opérations de contrôle dimensionnel, de rétro-conception, d’inspection qualité et de numérisation 3D de très grands ensembles industriels. Pensé pour intervenir sur des pièces allant jusqu’à 15 mètres, le HandySCAN MAX EVO Elite répond aux besoins des secteurs de l’aéronautique, de l’automobile, du ferroviaire, de l’énergie, de la fonderie, du naval, des équipements industriels et de la fabrication de moules. Il permet de numériser avec une grande rapidité des structures métalliques, des véhicules complets, des châssis, des outillages, des machines ou des assemblages complexes, tout en conservant une excellente qualité de mesure.
Grâce à sa technologie reposant sur 38 lignes laser bleues associées à un pointeur laser, le HandySCAN MAX EVO Elite capture un volume important de données à chaque passage et bénéficie d’une grande zone de numérisation pouvant atteindre jusqu’à 2,4 × 2,0 mètres. Cette couverture importante réduit considérablement le nombre de déplacements nécessaires autour de la pièce et améliore fortement la productivité lors des campagnes de mesure sur les grands volumes. Les opérateurs réalisent leurs acquisitions plus rapidement, limitent les repositionnements et obtiennent un modèle 3D dense et précis directement exploitable dans les logiciels de contrôle dimensionnel ou de CAO.
Pour garantir une excellente précision sur des structures de plusieurs mètres, le HandySCAN MAX EVO Elite intègre la technologie Flex Volume, qui combine la photogrammétrie intégrée aux acquisitions laser afin d’optimiser la précision volumétrique sur l’ensemble de la zone de travail. Cette approche élimine le besoin d’un système de photogrammétrie externe et simplifie considérablement la préparation des projets. Les utilisateurs bénéficient ainsi d’un flux de travail plus rapide, plus intuitif et plus fiable, depuis la capture des données jusqu’à leur exploitation dans les logiciels de métrologie. Cette technologie devient particulièrement pertinente pour les entreprises réalisant quotidiennement des opérations d’inspection sur de très grandes structures, où la moindre dérive de précision peut avoir un impact important sur la qualité des résultats.
L’un des principaux atouts du HandySCAN MAX EVO Elite réside également dans sa distance de travail pouvant atteindre 2,50 mètres. Cette caractéristique offre une liberté d’acquisition exceptionnelle et permet de numériser des structures volumineuses avec beaucoup moins de déplacements autour de la pièce. Les opérateurs peuvent accéder plus facilement aux zones complexes, intervenir sur des équipements installés ou des structures difficilement accessibles et conserver une excellente qualité de mesure même lorsqu’ils travaillent à une distance importante. Cette capacité représente un avantage considérable dans les secteurs de l’aéronautique, du ferroviaire, de l’énergie ou du naval, où les pièces à contrôler atteignent régulièrement plusieurs mètres de longueur.
Nous distribuons les solutions Creaform depuis plus de 10 années sur la France.
Grâce à la confiance de nos clients, nous avons le statut de Senior Plus Partner qui témoigne de notre expérience et de nos compétences dans la vente de ces matériels.

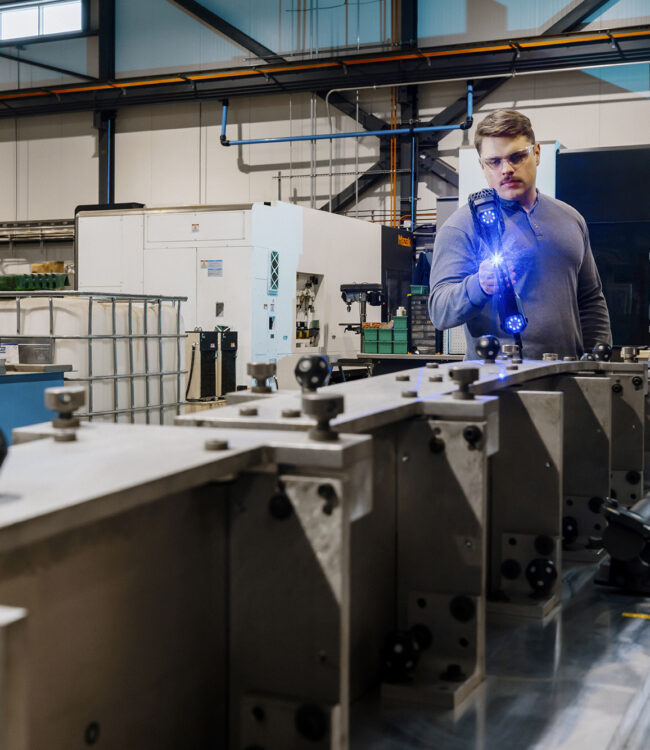

Le HandySCAN MAX EVO Elite a été développé pour les industriels qui doivent contrôler des pièces de très grande dimension tout en conservant un niveau de précision particulièrement élevé.
Grâce à une exactitude pouvant atteindre 0,075 mm et une performance volumétrique de 0,075 mm + 0,010 mm/m, il répond aux exigences des applications où la qualité des mesures reste essentielle, même lorsque les dimensions des pièces atteignent plusieurs mètres.
Cette précision permet de réaliser des opérations de contrôle dimensionnel, d’inspection qualité, de validation de prototypes, de Scan-to-CAD ou encore de rétro-conception sur des véhicules, des structures métalliques, des moules, des équipements industriels ou des ensembles mécaniques complexes.
L’un des principaux atouts du HandySCAN MAX EVO Elite réside dans sa distance de travail pouvant atteindre 2,50 mètres.
Cette capacité offre aux opérateurs une liberté d’acquisition exceptionnelle lorsqu’ils travaillent sur des structures particulièrement imposantes.
En augmentant la distance entre le scanner et la pièce, les déplacements sont réduits, les acquisitions sont plus fluides et l’accès aux zones difficiles devient beaucoup plus simple.
Cette caractéristique se révèle particulièrement intéressante pour la numérisation de : véhicules complets ; wagons ferroviaires ; châssis industriels ; pales d’éoliennes ; moules de grandes dimensions ; structures aéronautiques ; équipements de production.
Les opérateurs peuvent couvrir davantage de surface à chaque passage tout en conservant une excellente qualité de mesure.

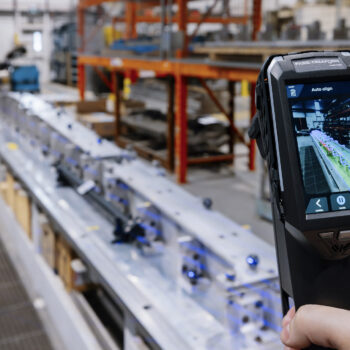

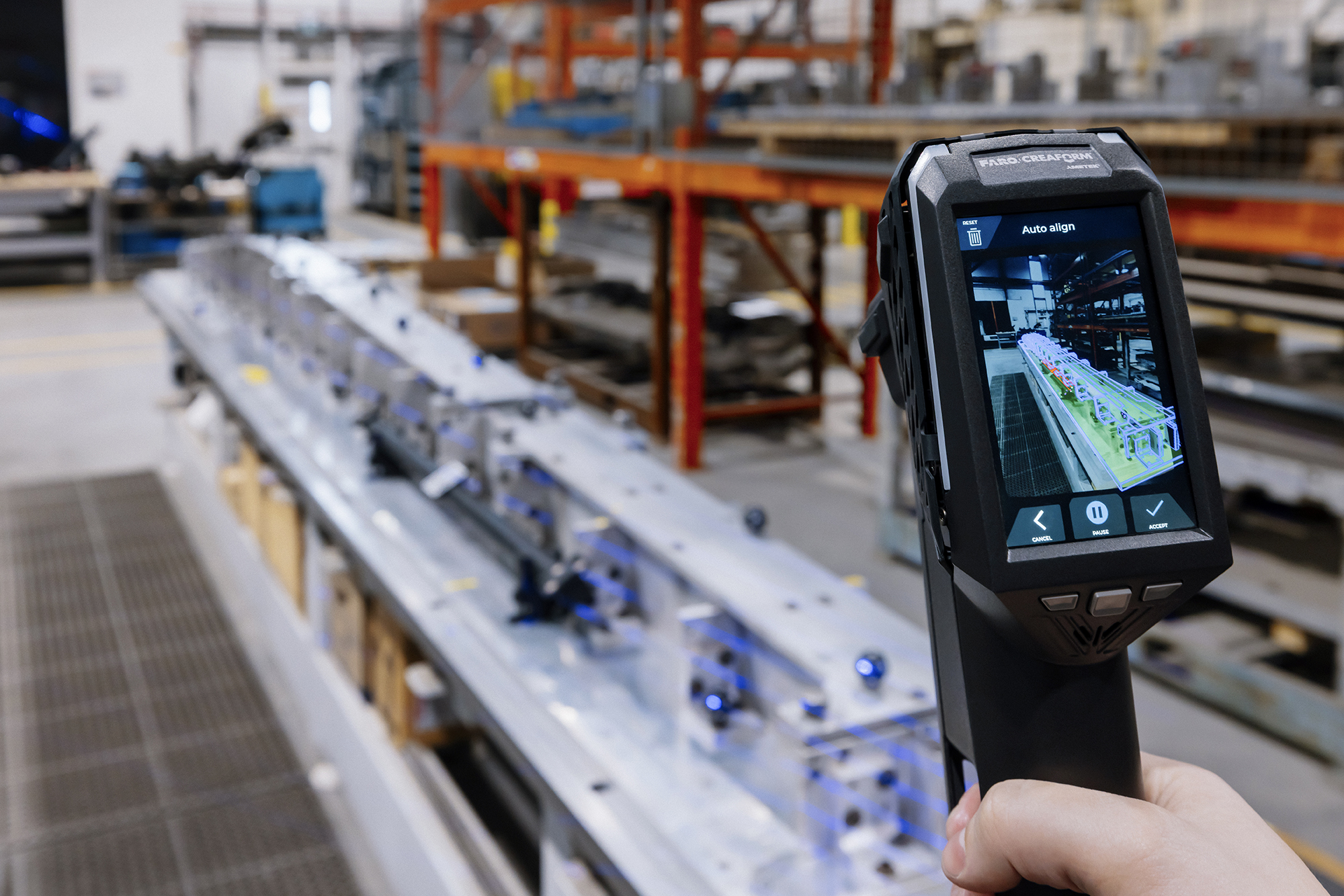

Le HandySCAN MAX EVO Elite bénéficie des fonctionnalités avancées de Creaform.OS, exclusivement disponibles sur cette version de la gamme MAX.

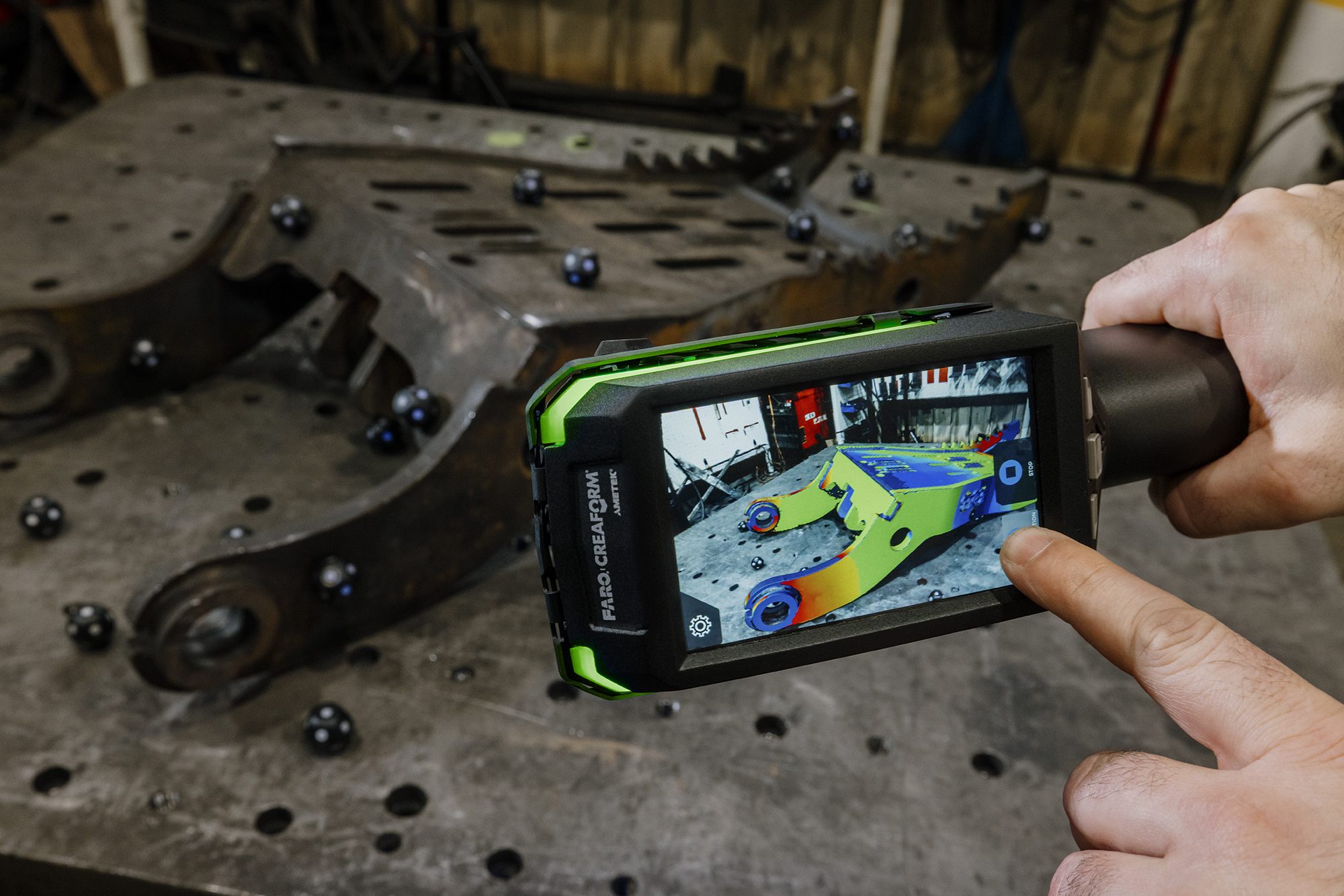

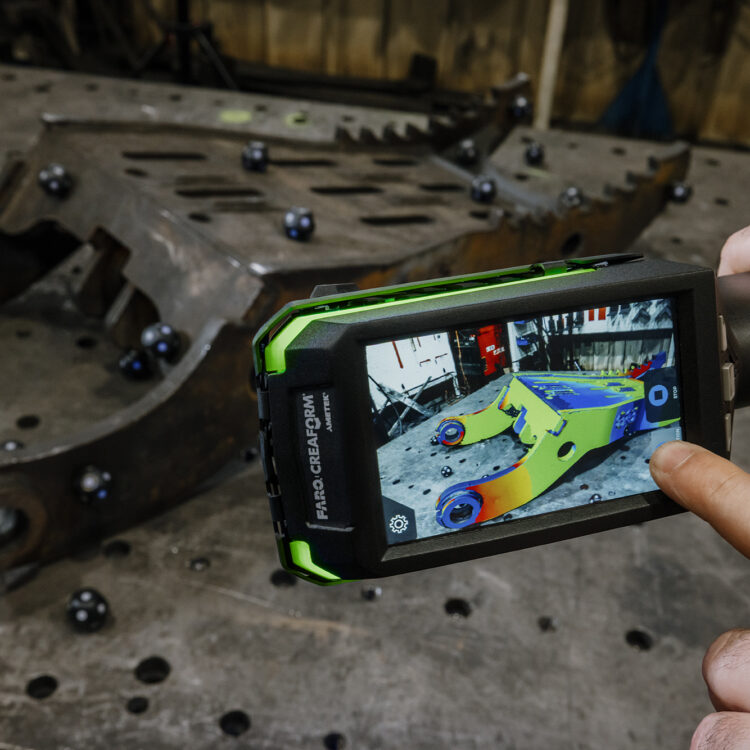

Au-delà du maillage en temps réel et des outils d’assistance, les utilisateurs disposent notamment d’une visualisation colorimétrique en réalité augmentée permettant d’afficher directement les écarts entre la pièce réelle et son modèle de référence.
Cette fonctionnalité facilite considérablement les opérations d’inspection en offrant une lecture immédiate des zones conformes ou hors tolérances.
Le scanner intègre également une fonction de lecture de QR codes, permettant d’améliorer la traçabilité des opérations de contrôle et de simplifier l’identification des pièces dans les processus industriels.
La distance de travail constitue l’un des critères les plus importants lors de la numérisation de pièces de très grande dimension.
Plus cette distance est importante, plus l’opérateur peut couvrir une large surface sans multiplier les déplacements autour de la pièce.
Avec une distance de travail comprise entre 0,30 et 2,50 mètres, le HandySCAN MAX EVO Elite permet d’intervenir sur des ensembles industriels particulièrement volumineux tout en conservant une excellente précision métrologique.
Cette caractéristique offre de nombreux avantages :
- réduction du nombre de déplacements autour de la pièce ;
- meilleure accessibilité aux zones difficiles ;
- diminution des temps d’acquisition ;
- amélioration du confort de travail ;
- productivité renforcée sur les grandes structures.
Cette portée importante constitue un avantage majeur pour les entreprises intervenant dans les secteurs de l’aéronautique, du ferroviaire, du naval, de l’énergie ou de la fabrication de grands outillages.

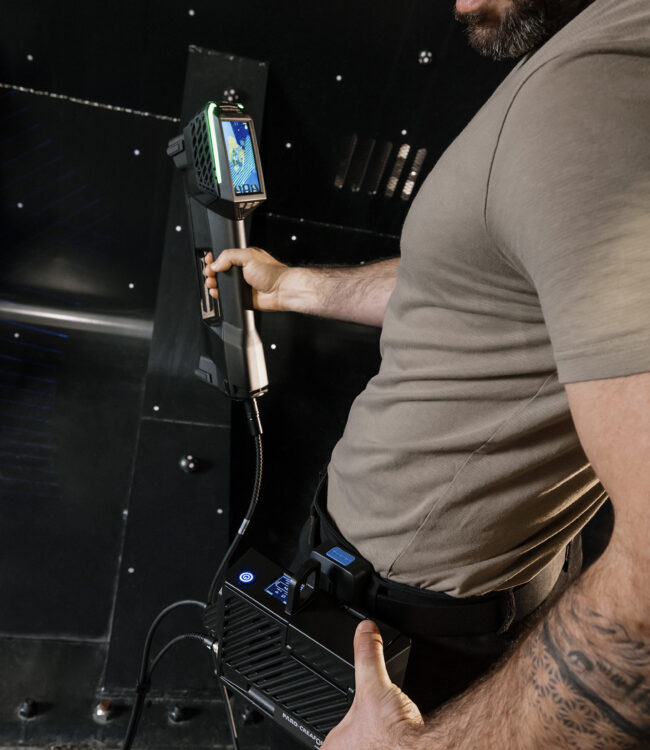

Le Mobility Kit transforme le HandySCAN MAX EVO Elite en une solution de numérisation 3D encore plus flexible, parfaitement adaptée aux interventions sur les structures de grande dimension. Lorsque les opérations de contrôle concernent un véhicule complet, un moule industriel, une machine de production ou une structure métallique de plusieurs mètres, la liberté de mouvement devient un véritable facteur de performance.
Grâce au Mobility Kit, les opérateurs peuvent évoluer librement autour des pièces sans être limités par le câble reliant traditionnellement le scanner à l’ordinateur. Cette configuration facilite les déplacements, améliore l’ergonomie des acquisitions et réduit les manipulations inutiles lors des inspections réalisées directement en atelier, sur chantier ou chez le client.

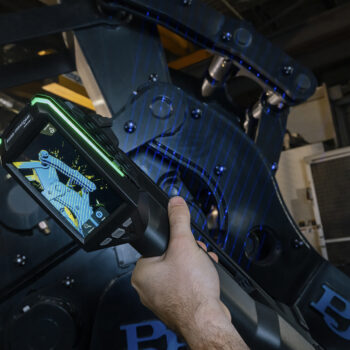

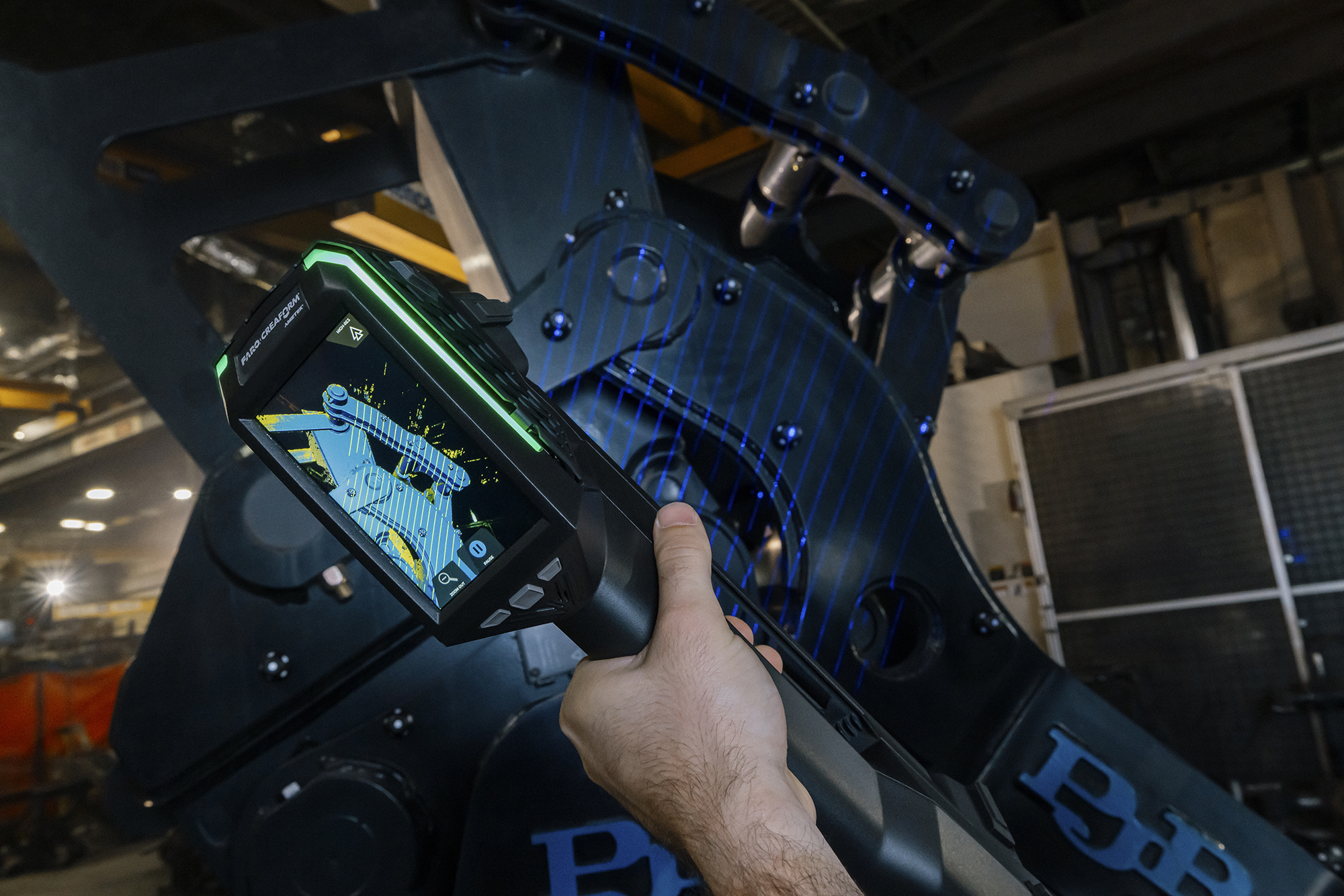

Compact (644 g) et ergonomique, le module se fixe directement à la ceinture de l’utilisateur et fonctionne grâce à des batteries interchangeables sécurisées, permettant d’assurer plusieurs heures de numérisation en continu. Associé à l’écran tactile couleur de 4,3 pouces, il permet de suivre les acquisitions en temps réel, de contrôler la qualité des données et de poursuivre les opérations sans interruption.
Découvrez le HandySCAN MAX EVO Elite à travers une vidéo de présentation complète mettant en avant les capacités du scanner pour la numérisation 3D et le contrôle dimensionnel de très grandes pièces.
Cette démonstration permet de découvrir les principales innovations de cette nouvelle génération : 38 lignes laser bleues, photogrammétrie intégrée Flex Volume, distance de travail jusqu’à 2,50 mètres, écran tactile couleur de 4,3 pouces et fonctionnalités avancées de Creaform.OS.
Vous découvrirez également comment le HandySCAN MAX EVO Elite s’intègre dans les processus industriels afin de réaliser rapidement des opérations de contrôle, de rétro-conception et d’inspection sur des structures pouvant atteindre 15 mètres, tout en conservant une précision de classe métrologique.
Questions fréquentes sur le HandySCAN MAX EVO Elite
Quelle est la différence entre le HandySCAN MAX EVO et le HandySCAN MAX EVO Elite ?
e HandySCAN MAX EVO est conçu pour offrir une productivité maximale lors de la numérisation de grandes pièces grâce à sa large zone de capture et à sa photogrammétrie intégrée. Le HandySCAN MAX EVO Elite reprend ces atouts tout en proposant une exactitude jusqu’à 0,075 mm, une performance volumétrique renforcée, une distance de travail pouvant atteindre 2,50 mètres ainsi que les fonctionnalités avancées de Creaform.OS, comme la visualisation colorimétrique en réalité augmentée, l’affichage des écarts en temps réel et la lecture de QR codes. Il s’adresse aux entreprises qui recherchent le plus haut niveau de précision pour la numérisation et l’inspection de très grandes structures.
Jusqu’à quelle taille de pièce peut-on numériser ?
Le HandySCAN MAX EVO Elite est recommandé pour la numérisation de pièces allant de 1 à 15 mètres, tout en conservant une excellente précision volumétrique.
Pourquoi la distance de travail est-elle importante ?
Une distance de travail plus importante permet de couvrir davantage de surface à chaque acquisition, de limiter les déplacements autour de la pièce et de faciliter l’accès aux structures volumineuses ou difficilement accessibles.
À quelles applications est destiné le HandySCAN MAX EVO Elite ?
Le scanner est particulièrement adapté au contrôle dimensionnel, à la rétro-conception, au Scan-to-CAD, à l’inspection qualité, à la création de jumeaux numériques et à la numérisation de grandes structures industrielles.
Le HandySCAN MAX EVO Elite est-il compatible avec le Mobility Kit ?
Oui. Le Mobility Kit permet d’exploiter pleinement les capacités du scanner lors des interventions sur de grandes structures tout en conservant l’ensemble de ses performances métrologiques.
Quels secteurs utilisent le HandySCAN MAX EVO ?
Le HandySCAN MAX EVO est largement utilisé dans :
- l’automobile ;
- l’aéronautique ;
- le ferroviaire ;
- l’énergie ;
- la fonderie ;
- la construction mécanique ;
- les équipements industriels
Le HandySCAN MAX EVO Elite peut-il être utilisé directement en atelier ?
Oui. Comme l’ensemble des scanners 3D de classe métrologique développés par FARO CREAFORM, le HandySCAN MAX EVO Elite est conçu pour fonctionner directement dans les environnements industriels. Sa technologie de compensation dynamique limite l’influence des vibrations, des mouvements de la pièce et des variations de température afin de garantir des mesures fiables, sans qu’il soit nécessaire d’installer le scanner dans une salle de métrologie dédiée.
