En bref : un pont tournant déformé devait être remis en service, mais le fermer pour le tester risquait de bloquer l’accès au quai. Le spécialiste britannique OR3D a donc créé un jumeau numérique du pont avec un scanner laser longue portée et Geomagic Design X. La simulation a prédit une collision de 2 à 3 mm, confirmée ensuite sur le terrain.
Sommaire
- Un pont tournant à remettre en service
- La numérisation 3D du pont tournant
- Un jumeau numérique d’une grande précision
- Les outils de Design X qui font la différence
- Plus qu’un logiciel de CAO traditionnel
- Pourquoi créer un jumeau numérique avant une intervention
- Votre projet de jumeau numérique ou de rétroconception
Un pont tournant à remettre en service
Dans un système de quais côtiers du nord-ouest de l’Angleterre, un pont tournant reliait un quai à la terre ferme. Après deux incidents qui l’avaient déformé, il avait été mis hors service et laissé en position ouverte. Une compagnie de ferries souhaitait l’utiliser pour garer des voitures. Il fallait donc le remettre en état.
Cependant, un dilemme se posait. Pour tester son fonctionnement, il fallait fermer le pont. Or, s’il ne fonctionnait pas correctement, il risquait de se bloquer et de condamner l’accès au quai. Faute de pouvoir le tester physiquement, l’entreprise a choisi une solution virtuelle : créer un jumeau numérique du pont pour simuler son mouvement avant de le fermer.

La numérisation 3D du pont tournant
Cette approche a été développée par OR3D, spécialiste britannique de la mesure 3D, sous la direction de Robert Wells, directeur des services. L’équipe a utilisé un scanner laser 3D longue portée pour capturer tous les détails du pont. Ensuite, elle a traité les données dans Geomagic Design X pour créer un modèle CAO destiné au logiciel de simulation.

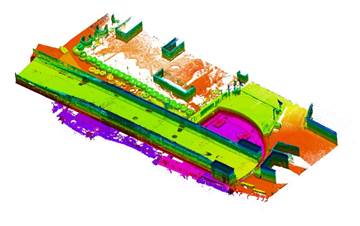

En une seule journée, une équipe de deux personnes a réalisé 120 numérisations haute définition. Ensuite, les données ont été vérifiées dans le logiciel d’acquisition, puis importées dans Design X. Sean Kean, ingénieur d’application chez OR3D, a alors modélisé le pont, la zone environnante, les pièces de connexion, l’axe central, le chemin de roulement et les blocs de support.

Un jumeau numérique d’une grande précision
La modélisation et le traitement ont pris quelques jours, en raison de la taille du modèle, de sa complexité et des exigences de précision.
« Une fois le pont modélisé dans Design X, nous avons effectué des simulations et constaté que le pont allait entrer en collision dans une certaine position. Cela a donné à l’entreprise la confiance nécessaire pour l’essayer en situation réelle », explique Sean Kean.
Selon la simulation, le pont devait heurter une autre surface de deux ou trois millimètres. Cette prédiction s’est révélée exacte lors des essais réels. « Nous n’aurions pas pu simuler cela correctement sans la précision des données de numérisation et du modèle CAO », souligne-t-il.
Les outils de Design X qui font la différence
Deux fonctions ont joué un rôle clé dans ce niveau de précision : le MeshSketch et l’analyse des écarts, deux outils favoris de Sean Kean.
« Dans l’esquisse, nous vérifions immédiatement l’écart entre les entités de l’esquisse, qu’il s’agisse d’une ligne, d’un arc ou d’une spline, et les données. Nous voyons ainsi à quel point nous dessinons avec précision », explique-t-il.

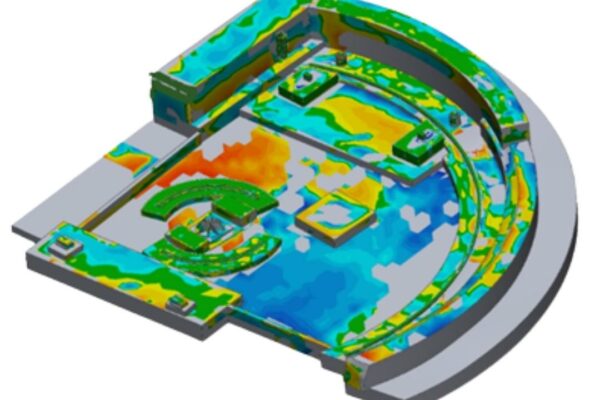

De son côté, l’analyse des écarts en 3D affiche, sous forme de carte de couleurs, l’écart entre la surface créée et les données de scan. « Connaître la précision de notre modélisation nous permet de dire au client en toute confiance ce qui va arriver au pont. Sans ce retour constant de Geomagic Design X, il est très difficile de bien modéliser », ajoute-t-il.

Plus qu’un logiciel de CAO traditionnel
Sean Kean a choisi Geomagic Design X car il combine toutes les techniques de modélisation CAO essentielles et des fonctions dédiées au traitement des données de scan.
En revanche, selon lui, une CAO classique ne donnerait pas le même résultat. « La plupart des logiciels de CAO actuels gèrent un certain format de maillage, mais ils sont loin de gérer la gamme de formats de Design X. »
Par ailleurs, Design X se distingue sur les très grands volumes de données. « Les données terrestres, comme celles de ce projet, sont énormes. Au départ, nous parlons de quelques centaines de millions de points, puis nous les décimons. Or, la décimation est impossible avec les logiciels de CAO traditionnels, qui se seraient bloqués », explique-t-il.
Finalement, le client d’OR3D a été impressionné par la clarté et la précision du modèle et de la simulation. « Aucun autre logiciel de rétro-ingénierie n’offre une capacité de modélisation comparable à celle de Design X », conclut Sean Kean.
Pourquoi créer un jumeau numérique avant une intervention
Ce cas montre l’intérêt d’un jumeau numérique pour les infrastructures et les grands équipements :
- Tester sans risque un mouvement ou une manœuvre avant de l’exécuter.
- Anticiper les collisions et les interférences au millimètre près.
- Rassurer le client avec des données mesurées et vérifiables.
- Préparer les travaux de réparation ou de modification sur une base fiable.
