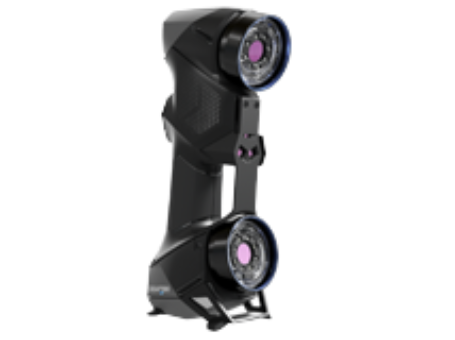

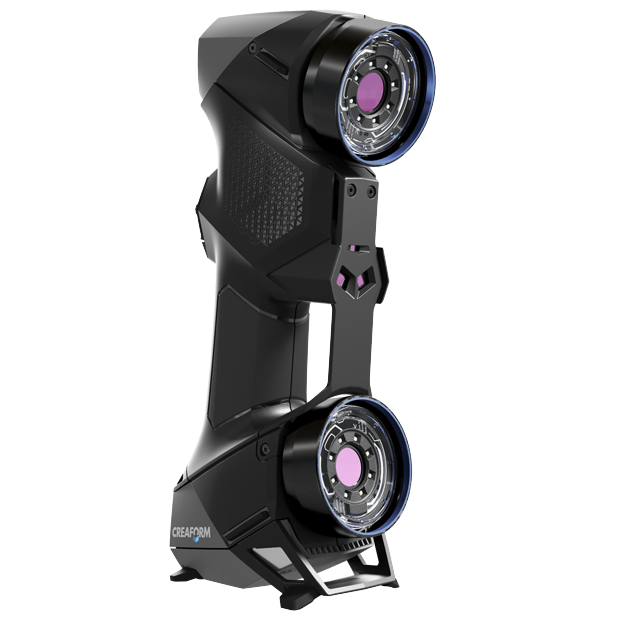

Le Handyscan Black Elite de Creaform est un scanner 3D portable de classe métrologique. Il s’adresse aux professionnels de la conception, de la fabrication et de la métrologie. Compact, il capture des mesures fiables avec une exactitude de 0,025 mm et répond ainsi à une large gamme d’applications industrielles.
Sa précision repose sur une technologie laser bleue : 22 croix laser bleues, plus une ligne supplémentaire pour les zones difficiles d’accès. Il réalise jusqu’à 1 300 000 mesures par seconde, avec une résolution de mesure de 0,025 mm. Vous numérisez donc rapidement des pièces de 5 cm à 4 m, sans sacrifier le niveau de détail.
Sa performance volumétrique atteint 0,020 mm + 0,040 mm/m. Associé au système de photogrammétrie MaxSHOT Next Elite, elle passe même à 0,020 mm + 0,015 mm/m pour les très grandes pièces. De plus, Creaform réalise les tests d’acceptation selon la norme VDI/VDE 2634 partie 3, dans ses laboratoires accrédités ISO/IEC 17025.
Le scanner s’utilise sans trépied ni système de suivi externe : il est autopositionné. Son référencement dynamique suit à la fois le scanner et la pièce. Vous obtenez donc des résultats fiables, même si l’un des deux bouge pendant la mesure. Par ailleurs, le maillage se génère automatiquement, pour un passage rapide du scan au modèle 3D.
Le Handyscan Black Elite fonctionne avec Creaform.OS. Vous exploitez ensuite vos données dans les solutions de Creaform (Scan-to-CAD, Inspect) ou dans les principaux logiciels du marché : Geomagic, PolyWorks, SOLIDWORKS, CATIA, Creo, NX ou Inventor.
Ce scanner répond à de nombreuses applications : rétro-ingénierie, développement produit, contrôle qualité, analyse dimensionnelle, inspection de premier article et validation de fabrication. Il permet en outre de numériser des pièces anciennes ou obsolètes qui n’ont plus de modèle CAO.
Nous distribuons les solutions Creaform depuis plus de 10 années sur la France. Grâce à la confiance de nos clients, nous avons le statut de Senior Plus Partner qui témoigne de notre expérience et de nos compétences dans la vente de ces matériels.
Le Handyscan Black Elite numérise des objets aux formes complexes et des matériaux variés, de 5 cm à 4 m. Il répond ainsi aux besoins de l’ingénierie, de la conception de produits et du contrôle qualité.
De plus, il est compatible avec de nombreux logiciels de CAO et de métrologie : Geomagic, PolyWorks, SOLIDWORKS, CATIA, Creo ou NX. Vous l’intégrez donc facilement à vos outils existants. Enfin, il couvre des usages très divers, de la rétro-ingénierie à l’inspection de premier article.
Conçu pour être intuitif et ergonomique, ce scanner s’utilise sans trépied ni système de suivi externe. Son interface conviviale permet de démarrer rapidement la numérisation, même pour un utilisateur peu expérimenté.
Par ailleurs, son référencement dynamique suit en continu le scanner et la pièce. Vous gardez donc des mesures fiables, même si la pièce bouge. En outre, le maillage se génère automatiquement : vous passez rapidement du scan à un modèle 3D exploitable.
Ce scanner se distingue par ses performances de classe métrologique. Sa performance volumétrique de 0,020 mm + 0,040 mm/m garantit des résultats précis sur des objets de toutes tailles, même dans des environnements complexes.
De plus, Creaform réalise les tests d’acceptation selon la norme VDI/VDE 2634 partie 3, dans des laboratoires accrédités ISO/IEC 17025. Vous disposez donc de mesures conformes aux exigences industrielles. Enfin, associé au MaxSHOT Next Elite, il gagne encore en précision sur les grandes pièces.
Le Handyscan Black Elite tire parti de la photogrammétrie pour garantir une précision volumétrique optimale sur les grandes pièces. Sa performance volumétrique atteint ainsi 0,020 mm + 0,040 mm/m. Avec le MaxSHOT Next Elite, elle passe même à 0,020 mm + 0,015 mm/m.
De plus, ses 22 croix laser bleues (+ 1 ligne supplémentaire) offrent une grande vitesse de numérisation. Avec une cadence de 1 300 000 mesures par seconde, il assure une capture rapide et fluide.
Vous optimisez donc vos flux de travail, tout en conservant une précision de classe métrologique. Le scanner convient ainsi aussi bien aux petites pièces détaillées qu’aux grands ensembles.
Découvrez le Handyscan Black Elite en vidéo ! Cette présentation montre ce scanner 3D portable de très haute précision en action, dans différentes applications.
La vidéo détaille également son fonctionnement. Vous voyez ainsi comment l’opérateur manipule le scanner autour de la pièce, et comment le modèle 3D se construit pendant la mesure.
Par ailleurs, elle met en avant ses atouts majeurs. D’abord, sa rapidité d’exécution. Ensuite, sa grande précision. Enfin, sa simplicité d’utilisation et sa portabilité, idéales pour les environnements professionnels exigeants.
Vous comprenez donc pourquoi ce scanner numérise avec exactitude les pièces aux formes complexes. C’est aussi un bon moyen de vérifier qu’il répond à vos besoins avant d’investir.
Vous souhaitez le voir à l’œuvre sur vos propres pièces ? Contactez les équipes de 3D Solutions pour organiser une démonstration, échanger sur votre projet et obtenir un devis personnalisé.
Conception et fabrication d’un volant pour une voiture Formula SAE
Dans le cadre d’un projet FSAE ambitieux, les étudiants de Wisconsin Racing ont dû concevoir un volant de course intégrant électronique embarquée, ergonomie personnalisée et fabrication avancée. Pour accélérer leur cycle de développement et garantir un assemblage parfait avec le châssis du véhicule, ils ont adopté la numérisation 3D portable avec les solutions Creaform. La capture rapide des géométries, la facilité d’utilisation et la haute résolution des scanners HandySCAN 3D leur ont permis de créer un volant robuste, personnalisable pour chaque pilote, et prêt à courir dans les délais impartis. Une approche moderne qui simplifie la transmission des connaissances et assure l’évolution continue du design au fil des générations d’étudiants.
