Le MetraSCAN BLACK+ Elite est un scanner 3D métrologique développé par FARO CREAFORM pour répondre aux exigences des applications industrielles nécessitant un très haut niveau de précision. Véritable MMT optique portable (Machine à Mesurer Tridimensionnelle), il permet de réaliser des opérations de contrôle dimensionnel, d’inspection qualité et de métrologie 3D directement en environnement de production, tout en garantissant des résultats fiables, reproductibles et conformes aux exigences des secteurs industriels les plus exigeants.
Destiné aux secteurs de l’aéronautique, de l’automobile, du ferroviaire, de la fonderie, de l’énergie, de la construction mécanique ou encore de la recherche, le MetraSCAN BLACK+ Elite permet d’inspecter rapidement des pièces allant de quelques dizaines de centimètres jusqu’à plusieurs mètres tout en garantissant une excellente répétabilité des mesures. Son architecture portable permet de rapprocher les opérations de métrologie directement des lignes de fabrication, supprimant ainsi les contraintes liées au transport des pièces vers une salle de contrôle.
Grâce à ses 30 lignes laser bleues et à sa vitesse d’acquisition pouvant atteindre 1 800 000 mesures par seconde, le MetraSCAN BLACK+ Elite génère rapidement un nuage de points dense et précis, directement exploitable pour les applications de contrôle dimensionnel, de Scan-to-CAD, de comparaison CAO, de rétro-conception ou encore de validation de fabrication. Cette rapidité d’acquisition améliore la productivité des équipes qualité tout en réduisant les temps d’immobilisation des pièces.
Comme l’ensemble de la gamme MetraSCAN, cette version Elite bénéficie de la compensation dynamique de l’environnement, technologie exclusive développée par FARO CREAFORM afin de neutraliser automatiquement les vibrations, les mouvements de la pièce ainsi que les variations de température. Les opérateurs peuvent ainsi réaliser leurs inspections directement en atelier tout en conservant un niveau de précision conforme aux exigences des applications métrologiques les plus exigeantes.

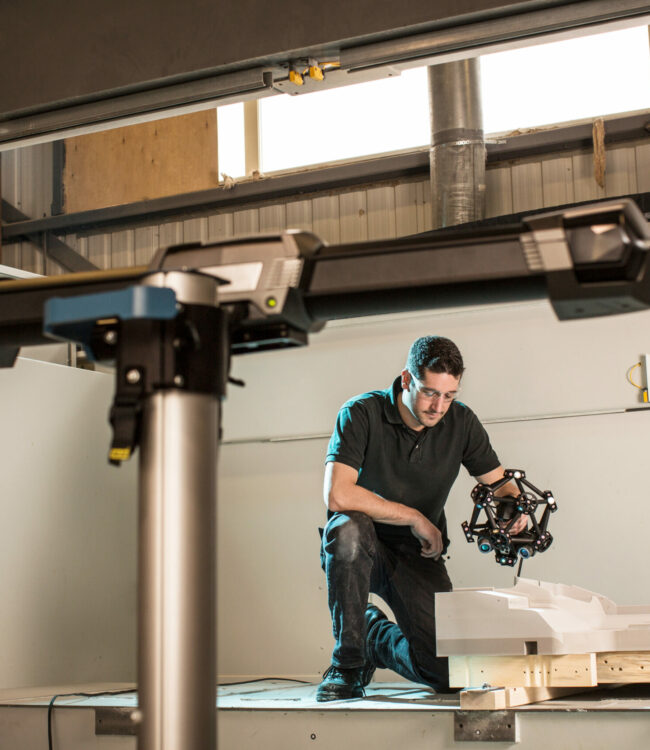

Le MetraSCAN BLACK+ Elite fonctionne en association avec le C-Track, qui assure le suivi dynamique du scanner et de la pièce afin de garantir une excellente précision volumétrique sur l’ensemble du volume de mesure. Cette technologie simplifie considérablement la préparation des inspections et permet de contrôler rapidement des structures métalliques, des moules, des outillages, des châssis, des pièces de fonderie ou des ensembles mécaniques complexes sans recourir à des installations fixes particulièrement contraignantes.
Le système peut également être associé au HandyPROBE, permettant de compléter les opérations de numérisation par des mesures de palpage de haute précision lorsque certaines zones sont difficilement accessibles par scanner. Cette complémentarité offre une grande flexibilité aux équipes qualité qui disposent d’une solution unique capable de répondre à un très large éventail de besoins en métrologie industrielle.
Compatible avec VXelements et Creaform Metrology Suite, le MetraSCAN BLACK+ Elite s’intègre naturellement dans les processus qualité existants. Les données peuvent être directement exploitées pour le contrôle dimensionnel, l’inspection premier article, la comparaison avec le modèle CAO, la rétro-conception ou encore la génération automatique de rapports d’inspection détaillés.
Grâce à sa précision métrologique, à sa performance volumétrique, à sa rapidité d’acquisition, à sa mobilité et à son fonctionnement directement en environnement de production, le MetraSCAN BLACK+ Elite constitue aujourd’hui l’une des références du marché pour les industriels recherchant une solution portable de très haute précision. En choisissant 3D Solutions, Senior Plus Partner FARO CREAFORM, vous bénéficiez d’un accompagnement complet comprenant l’étude de vos besoins, des démonstrations sur vos propres pièces, la formation des utilisateurs, le support technique et le suivi de votre solution tout au long de son cycle de vie.
Nous distribuons les solutions Creaform depuis plus de 10 années sur la France. Grâce à la confiance de nos clients, nous avons le statut de Senior Plus Partner qui témoigne de notre expérience et de nos compétences dans la vente de ces matériels.
Le MetraSCAN BLACK+ Elite offre une exactitude de 0,025 mm, ce qui en fait une solution particulièrement adaptée aux opérations de contrôle dimensionnel, d’inspection qualité et de validation de pièces présentant des tolérances strictes.
Associé au C-Track, le scanner bénéficie d’un suivi dynamique permanent de la pièce et du système de mesure. Cette configuration permet de conserver une excellente fiabilité, même lorsque la pièce est déplacée ou lorsque l’environnement de production est soumis à des vibrations.
Sa performance volumétrique atteint 0,064 mm sur un volume de 9,1 m³ et 0,075 mm sur un volume de 16,6 m³. Pour les projets nécessitant une extension du volume de mesure, le système peut atteindre une exactitude de 0,025 mm + 0,015 mm/m grâce à l’extension automatique du volume.
Le MetraSCAN BLACK+ Elite a été pensé pour rapprocher la métrologie 3D des lignes de production. Contrairement aux moyens de mesure fixes imposant le déplacement des pièces vers une salle dédiée, cette MMT optique portable permet de réaliser les inspections directement au plus près du processus de fabrication.
Le système est insensible aux vibrations de l’atelier, aux mouvements des pièces et aux variations de l’environnement. Le suivi dynamique assuré par le C-Track compense en temps réel les changements de position afin de maintenir la stabilité des mesures.
Cette approche offre plusieurs bénéfices concrets : elle réduit les manipulations de pièces volumineuses, limite les temps d’immobilisation, accélère les contrôles et facilite la collaboration entre les services qualité, production et méthodes.
Le MetraSCAN BLACK+ Elite s’intègre dans une plateforme de mesure polyvalente pouvant associer la numérisation 3D au palpage optique.
En mode C-Track, le système suit simultanément le scanner et la pièce sans nécessiter de cibles directement appliquées sur celle-ci. Cette configuration facilite la préparation des inspections et permet de mesurer des pièces présentant des géométries complexes ou des dimensions importantes.
Lorsque certaines zones ne peuvent pas être capturées efficacement par numérisation, le système peut être associé au HandyPROBE Next+. Cet outil de palpage permet de relever des points, des primitives géométriques, des alésages ou des zones difficiles d’accès avec une exactitude pouvant atteindre 0,025 mm.
La compensation dynamique de l’environnement constitue l’une des technologies essentielles du MetraSCAN BLACK+ Elite. Elle permet de maintenir la qualité des mesures lorsque les conditions rencontrées en atelier évoluent au cours de l’inspection.
Dans un environnement industriel, les vibrations des machines, les mouvements involontaires d’une pièce ou le déplacement du système de mesure peuvent normalement perturber les résultats. Grâce au C-Track, le MetraSCAN BLACK+ Elite suit en permanence la position du scanner et celle de la pièce. Les variations sont automatiquement prises en compte afin que le système conserve son référentiel de mesure.
Cette technologie permet notamment de déplacer la pièce ou son support pendant l’inspection sans devoir recommencer l’acquisition depuis le début. Elle réduit également les contraintes de bridage et facilite le contrôle d’ensembles volumineux ou difficilement transportables.
Le C-Track est au cœur du fonctionnement du MetraSCAN BLACK+ Elite. Grâce à ses caméras optiques, il localise en permanence le scanner et la pièce dans l’espace, ce qui permet de réaliser des acquisitions précises sans appliquer de cibles de positionnement directement sur la surface contrôlée.
Cette configuration est particulièrement adaptée aux pièces mécaniques complexes, aux structures soudées, aux moules, aux outillages et aux assemblages industriels. Elle simplifie la préparation du contrôle et améliore la fluidité des déplacements de l’opérateur autour de la pièce.
Lorsque la taille ou la configuration du projet nécessite une zone de mesure plus importante, l’extension automatique du volume permet de déplacer ou de repositionner le C-Track tout en maintenant la cohérence métrologique des données. Le système conserve alors une exactitude pouvant atteindre 0,025 mm + 0,015 mm/m.
Découvrez le MetraSCAN BLACK+ Elite de FARO CREAFORM à travers une vidéo de présentation mettant en avant son utilisation dans différents environnements industriels.
Vous pourrez observer le fonctionnement du scanner avec le C-Track, la fluidité du suivi dynamique ainsi que la rapidité des acquisitions sur des pièces mécaniques et des ensembles de grandes dimensions. La vidéo permet également de comprendre comment la compensation dynamique facilite les inspections directement en atelier, même lorsque la pièce ou le système de mesure est déplacé.
Elle présente enfin les principales applications de cette MMT optique portable : contrôle dimensionnel, comparaison au modèle CAO, inspection qualité, contrôle d’assemblages et rétro-conception.
Cette démonstration offre un aperçu concret de la manière dont le MetraSCAN BLACK+ Elite peut s’intégrer aux processus qualité afin de réduire les délais de contrôle et d’améliorer la fiabilité des mesures.
Mesure des pièces de grandes dimensions grâce aux scanners 3D Creaform
BOMAG, spécialiste mondial du compactage et des équipements de construction routière, modernise ses processus industriels grâce à la métrologie 3D. Pour gagner en précision et en flexibilité sur l’inspection de pièces volumineuses et complexes, l’entreprise a adopté les solutions portables de Creaform, dont le MetraSCAN 3D BLACK+ Elite et le HandyPROBE. Ces technologies permettent aujourd’hui de contrôler rapidement les composants à leur arrivée, de fiabiliser les projets de soudage et de faciliter la rétro-ingénierie en l’absence de modèles CAO. Plus de mobilité, plus de données exploitables, une meilleure communication avec les fournisseurs : la numérisation 3D soutient pleinement la stratégie d’innovation de BOMAG et le maintien de standards de qualité élevés au cœur de la production.
Questions fréquentes sur le MetraSCAN BLACK+ Elite
Quelle est la différence entre le MetraSCAN BLACK+ et le MetraSCAN BLACK+ Elite ?
Le MetraSCAN BLACK+ Elite offre une exactitude supérieure (0,025 mm) ainsi qu’une performance volumétrique de 0,025 mm + 0,015 mm/m, contre 0,035 mm et 0,035 mm + 0,025 mm/m pour le MetraSCAN BLACK+. Cette version est destinée aux applications de métrologie nécessitant le plus haut niveau de précision, notamment dans les secteurs de l’aéronautique, de l’automobile, du ferroviaire ou de l’énergie.
Le MetraSCAN BLACK+ Elite peut-il être utilisé directement en atelier ?
Oui. Le MetraSCAN BLACK+ Elite a été développé pour fonctionner directement en environnement de production. Sa technologie de compensation dynamique neutralise automatiquement les vibrations, les mouvements de la pièce ainsi que les variations de température afin de garantir des mesures fiables sans devoir déplacer les pièces vers une salle de métrologie.
À quelles applications est destiné le MetraSCAN BLACK+ Elite ?
Le MetraSCAN BLACK+ Elite est particulièrement adapté au contrôle dimensionnel, à l’inspection qualité, au Scan-to-CAD, à la comparaison CAO, à la rétro-conception, au contrôle premier article (FAI) ainsi qu’à la validation de fabrication de pièces mécaniques et d’assemblages industriels.
Pourquoi utiliser un C-Track avec le MetraSCAN BLACK+ Elite ?
Le C-Track assure le suivi dynamique du scanner et de la pièce pendant toute la durée des acquisitions. Cette technologie garantit une excellente précision volumétrique, simplifie la préparation des inspections et permet de contrôler efficacement des pièces de plusieurs mètres sans installation complexe.
Le MetraSCAN BLACK+ Elite est-il compatible avec le HandyPROBE ?
Oui. Le système peut être associé au HandyPROBE afin de compléter les opérations de numérisation par des mesures de palpage. Cette combinaison est particulièrement utile pour inspecter des zones difficilement accessibles au scanner tout en conservant un seul environnement logiciel.
Quels secteurs utilisent le MetraSCAN BLACK+ Elite ?
Le MetraSCAN BLACK+ Elite est utilisé dans de nombreux secteurs industriels tels que l’aéronautique, l’automobile, le ferroviaire, la fonderie, l’énergie, la construction mécanique, les machines spéciales ou encore la recherche industrielle, partout où la précision des mesures constitue un enjeu majeur.
