Le MetraSCAN BLACK+ de FARO CREAFORM est un scanner 3D métrologique conçu pour répondre aux exigences des industriels en matière de contrôle dimensionnel, d’inspection qualité et de métrologie 3D. Véritable MMT optique portable (Machine à Mesurer Tridimensionnelle), il permet de réaliser des mesures de haute précision directement au cœur des ateliers de production, sans déplacer les pièces vers une salle de métrologie. Grâce à sa conception robuste, à sa technologie de compensation dynamique et à son association avec le C-Track, le MetraSCAN BLACK+ garantit des résultats fiables et reproductibles, même dans des environnements soumis aux vibrations, aux variations de température ou aux mouvements de la pièce. Cette capacité à maintenir une précision métrologique directement en production constitue aujourd’hui l’un de ses principaux atouts et permet aux industriels de réduire considérablement leurs délais d’inspection tout en améliorant la réactivité de leurs équipes qualité.
Développé pour répondre aux besoins des secteurs les plus exigeants tels que l’automobile, l’aéronautique, le ferroviaire, la fonderie, l’énergie ou encore la construction mécanique, le MetraSCAN BLACK+ offre une excellente combinaison entre mobilité, rapidité d’acquisition et précision. Il permet de contrôler aussi bien des composants mécaniques de précision que des ensembles industriels de plusieurs mètres, sans compromis sur la qualité des mesures. Grâce à ses 30 lignes laser bleues, le scanner capture jusqu’à 1 800 000 mesures par seconde, offrant une vitesse d’acquisition particulièrement élevée tout en conservant une excellente résolution sur les géométries complexes.
L’un des principaux avantages du MetraSCAN BLACK+ réside dans sa capacité à fonctionner comme une MMT optique portable. Contrairement aux machines à mesurer tridimensionnelles traditionnelles, souvent fixes et contraintes par leur volume de mesure, le MetraSCAN BLACK+ accompagne directement l’opérateur au plus près des pièces. Associé au C-Track, il suit en permanence la position du scanner ainsi que celle de la pièce, garantissant une excellente précision volumétrique sans nécessiter de bridage complexe. Cette technologie permet d’inspecter rapidement des structures métalliques, des moules, des outillages, des châssis, des pièces de fonderie ou des ensembles mécaniques directement sur les lignes de production.
Le système bénéficie également de la technologie de compensation dynamique de l’environnement, développée par FARO CREAFORM afin de neutraliser automatiquement les vibrations, les mouvements de la pièce et les variations de température susceptibles d’altérer les résultats de mesure. Les contrôles peuvent ainsi être réalisés dans des conditions réelles de fabrication sans compromettre la qualité métrologique des acquisitions. Cette approche réduit les temps d’immobilisation des pièces, améliore la productivité des équipes qualité et facilite la prise de décision directement en production.
Grâce à son importante vitesse d’acquisition, le MetraSCAN BLACK+ permet de générer rapidement un modèle 3D dense et précis, directement exploitable dans les logiciels de contrôle dimensionnel, de Scan-to-CAD, de comparaison CAO, de rétro-conception ou de création de rapports d’inspection. Les données acquises s’intègrent naturellement dans Creaform Metrology Suite, offrant un environnement logiciel complet pour l’ensemble des applications de métrologie industrielle. Les équipes disposent ainsi d’une solution unique leur permettant de contrôler les pièces, de comparer les résultats au modèle CAO, de générer des cartographies d’écarts et de produire des rapports détaillés répondant aux exigences des processus qualité modernes.
Le MetraSCAN BLACK+ peut également être associé au HandyPROBE, permettant de compléter les opérations de numérisation par des mesures de palpage lorsque certaines zones ne sont pas accessibles au scanner. Cette complémentarité offre une grande flexibilité d’utilisation et permet de répondre à un très large éventail d’applications industrielles sans changer d’environnement logiciel ni de méthode de travail. Les utilisateurs disposent ainsi d’une véritable plateforme de métrologie portable capable d’accompagner l’ensemble de leurs opérations de contrôle.
Grâce à son exactitude de 0,035 mm, à sa performance volumétrique de 0,035 mm + 0,025 mm/m, à sa rapidité de capture, à son fonctionnement directement en environnement de production et à son intégration complète dans l’écosystème Creaform Metrology Suite, le MetraSCAN BLACK+ constitue aujourd’hui une solution de référence pour les industriels recherchant un scanner 3D métrologique fiable, rapide et parfaitement adapté aux exigences du contrôle qualité moderne. En choisissant 3D Solutions, Senior Plus Partner FARO CREAFORM depuis plus de dix ans, vous bénéficiez d’un accompagnement complet comprenant l’étude de vos besoins, les démonstrations sur vos propres pièces, la formation de vos équipes, le support technique et le suivi de votre solution tout au long de son cycle de vie.
Nous distribuons les solutions Creaform depuis plus de 10 années sur la France. Grâce à la confiance de nos clients, nous avons le statut de Senior Plus Partner qui témoigne de notre expérience et de nos compétences dans la vente de ces matériels.
Le MetraSCAN BLACK+ permet de réaliser des opérations de contrôle dimensionnel directement dans l’environnement de production, sans déplacer les pièces vers une salle de métrologie.
Grâce à sa technologie de compensation dynamique, le système neutralise automatiquement les vibrations, les mouvements de la pièce ainsi que les variations de température susceptibles d’altérer les mesures.
Les équipes qualité disposent ainsi de résultats fiables directement sur les lignes de fabrication, tout en réduisant les délais d’inspection et les immobilisations de production.
Le MetraSCAN BLACK+ n’est pas un simple scanner 3D.
Il s’agit d’une véritable Machine à Mesurer Tridimensionnelle optique portable (MMT optique), spécialement développée pour répondre aux exigences des industriels en matière d’inspection dimensionnelle.
Associé au C-Track, le scanner suit en permanence sa position ainsi que celle de la pièce afin de garantir une excellente précision volumétrique sans nécessiter de bridage complexe.
Cette technologie offre une grande liberté d’utilisation et permet de contrôler aussi bien des pièces de précision que des ensembles industriels de plusieurs mètres.
Grâce à ses 30 lignes laser bleues et à sa capacité de capture pouvant atteindre 1 800 000 mesures par seconde, le MetraSCAN BLACK+ réduit considérablement les temps d’acquisition.
Les opérateurs obtiennent rapidement un modèle 3D dense, précis et directement exploitable dans leurs logiciels de contrôle dimensionnel, de Scan-to-CAD ou de comparaison CAO.
Cette vitesse d’acquisition améliore la productivité des équipes qualité tout en limitant les temps d’arrêt des équipements inspectés.
Le MetraSCAN BLACK+ reprend tous les avantages d’une Machine à Mesurer Tridimensionnelle (MMT) traditionnelle tout en supprimant ses principales contraintes.
Contrairement aux MMT fixes nécessitant une salle de métrologie et des conditions environnementales parfaitement maîtrisées, le MetraSCAN BLACK+ fonctionne directement au cœur des ateliers de production.
Grâce à son association avec le C-Track, le système suit en permanence la position du scanner ainsi que celle de la pièce afin de garantir une précision constante, même lorsque cette dernière est déplacée pendant l’inspection.
Cette technologie permet aux opérateurs d’intervenir directement sur les lignes de production, sur des pièces installées ou difficilement manipulables, sans compromettre la qualité des mesures.

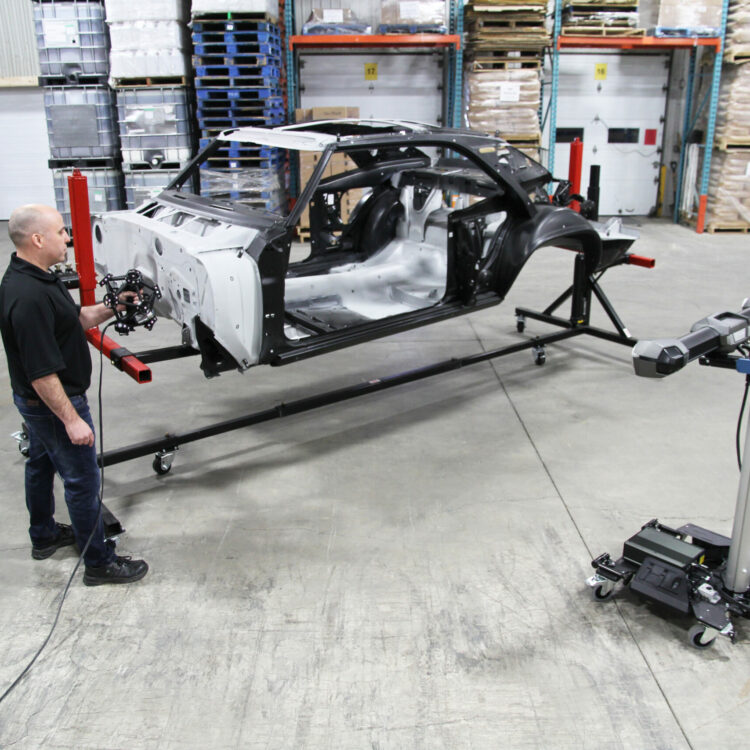

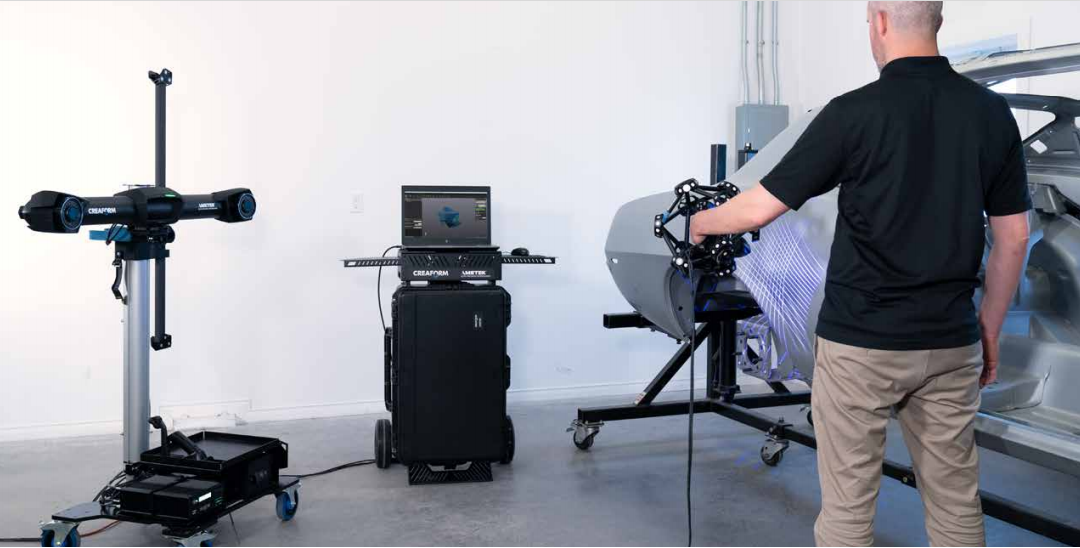

Le C-Track constitue l’élément central du système MetraSCAN BLACK+.
Grâce à ses caméras haute résolution, il suit en permanence la position du scanner et de la pièce afin de garantir une précision métrologique constante sur l’ensemble du volume de mesure.
Cette technologie élimine la nécessité de fixer des repères directement sur les pièces et simplifie considérablement la préparation des inspections.
Associé au MetraSCAN BLACK+, le C-Track permet de contrôler rapidement des structures métalliques, des moules, des outillages, des pièces de fonderie ou encore des ensembles mécaniques de plusieurs mètres tout en conservant une excellente qualité de mesure.
Le système peut également être complété par le HandyPROBE, permettant d’effectuer des opérations de palpage sur les zones difficilement accessibles par numérisation.
Cette complémentarité fait du MetraSCAN BLACK+ une solution particulièrement polyvalente pour les applications de métrologie industrielle.
Découvrez le MetraSCAN BLACK+ de FARO CREAFORM à travers une vidéo de présentation mettant en avant les performances de cette MMT optique portable dans des applications industrielles réelles.
Vous découvrirez comment le scanner permet de réaliser des opérations de contrôle dimensionnel, d’inspection qualité, de comparaison CAO, de Scan-to-CAD ou encore de rétro-conception, directement en environnement de production.
Cette vidéo présente également le fonctionnement du C-Track, les avantages de la compensation dynamique ainsi que l’intégration du MetraSCAN BLACK+ dans l’écosystème Creaform Metrology Suite.
Optimisation des véhicules de course grâce au MetraSCAN 3D chez Reaume Brothers Racing
Reaume Brothers Racing, équipe engagée en NASCAR Truck Series, a intégré la métrologie optique pour optimiser la performance et la conformité de ses véhicules de course. Grâce au MetraSCAN 3D, les ingénieurs disposent désormais de mesures précises et répétables directement en atelier, leur permettant d’ajuster les carrosseries dans les tolérances maximales autorisées et de réagir plus vite pendant les week-ends de compétition. En remplaçant les méthodes manuelles et les services de mesure externes, l’équipe a gagné en rapidité, en autonomie et en confidentialité technique, tout en améliorant la qualité globale de l’ingénierie. Un avantage stratégique dans un environnement où chaque millimètre compte pour rester compétitif.
Questions fréquentes sur le MetraSCAN BLACK+
Quelle est la différence entre le MetraSCAN BLACK+ et un scanner HandySCAN ?
Le MetraSCAN BLACK+ est principalement destiné au contrôle dimensionnel et à l’inspection métrologique, tandis que les scanners HandySCAN sont davantage orientés vers la numérisation 3D et la rétro-conception.
Le MetraSCAN BLACK+ peut-il être utilisé directement en atelier ?
Oui. Grâce à sa compensation dynamique, il fonctionne directement dans les environnements industriels en neutralisant les vibrations, les mouvements de la pièce et les variations de température.
Pourquoi utiliser un C-Track ?
Le C-Track assure le suivi dynamique du scanner et de la pièce afin de garantir une excellente précision sur l’ensemble du volume de mesure, sans nécessiter de bridage complexe.
À quelles applications est destiné le MetraSCAN BLACK+ ?
Le scanner est utilisé pour le contrôle dimensionnel, l’inspection qualité, le Scan-to-CAD, la comparaison CAO, la rétro-conception et le contrôle premier article.
Le MetraSCAN BLACK+ est-il compatible avec le HandyPROBE ?
Oui. Le HandyPROBE complète parfaitement le scanner en permettant de mesurer avec précision les zones difficilement accessibles.
Quels secteurs utilisent le MetraSCAN BLACK+ ?
Le MetraSCAN BLACK+ est largement utilisé dans les secteurs de l’automobile, de l’aéronautique, du ferroviaire, de la fonderie, de l’énergie et de la construction mécanique.
Pourquoi choisir 3D Solutions ?
En tant que Senior Plus Partner FARO CREAFORM, 3D Solutions vous accompagne dans le choix, la démonstration, la formation et le support de votre solution de métrologie afin de garantir la réussite de vos projets.
