Vous travaillez dans le transport, l’énergie, l’aéronautique, les mines ou l’industrie lourde ? Vous fabriquez des pièces et des assemblages de grandes dimensions, parfois noirs ou brillants. Votre objectif : les mesurer avec une grande précision et des détails fins, sans les déplacer de leur environnement de production. Et surtout, sans y consacrer tout votre budget. Dans ce cas, cet article sur la numérisation 3D de grandes pièces devrait vous intéresser.
En bref : mesurer des pièces de plusieurs mètres directement dans l’atelier a longtemps été un casse-tête. C’est encore plus vrai pour les surfaces noires ou brillantes. Avec la série HandySCAN 3D|MAX, Creaform propose un scanner 3D portable de qualité métrologique dédié à la numérisation 3D de grandes pièces. Il associe laser bleu, photogrammétrie intégrée et maillage en direct, pour des pièces jusqu’à 15 m.
Sommaire
- Fabriquer de grandes pièces : un défi pour la qualité
- Pourquoi la numérisation 3D de grandes pièces était si difficile
- HandySCAN 3D|MAX : la solution Creaform pour la numérisation 3D de grandes pièces
- Numérisation 3D de grandes pièces : le HandySCAN 3D|MAX en chiffres
- Trois fonctionnalités clés du HandySCAN 3D|MAX
- La numérisation 3D de grandes pièces devient plus rapide et plus simple
- Le HandySCAN MAX Evo, la nouvelle génération
- Votre projet de numérisation 3D de grandes pièces
Fabriquer de grandes pièces : un défi pour la qualité
La fabrication et l’assemblage de pièces de grandes dimensions posent des défis spécifiques. En effet, ces difficultés n’existent pas avec des composants plus petits et plus légers. Les pièces surdimensionnées sont souvent produites dans des environnements difficiles, avec des oscillations, des vibrations et des variations thermiques. De plus, elles sont lourdes et volumineuses : une seule personne ne peut pas les déplacer facilement.
Comme leurs surfaces sont plus importantes, ces pièces demandent souvent des contrôles qualité supplémentaires. L’objectif est de repérer et de corriger rapidement les écarts et les distorsions, avant qu’ils ne s’amplifient. Ces étapes d’inspection sont donc essentielles pour maintenir la qualité et respecter des tolérances strictes tout au long de la fabrication.
Les mêmes défis se posent pour les pièces de rechange. C’est le cas des pièces endommagées ou usées, mais aussi des accessoires destinés à améliorer les performances, le confort ou la sécurité des véhicules. Ces nouvelles pièces, parfois très grandes, doivent s’adapter parfaitement aux équipements existants. Pourtant, les fichiers CAO de la plateforme d’origine ne sont pas toujours disponibles. À cette échelle, les fabricants ont donc besoin d’une précision et d’une résolution suffisantes. Ils évitent ainsi les problèmes d’ajustement, les retards et les surcoûts. Autrement dit, ils doivent trouver l’ajustement parfait du premier coup.
Pourquoi la numérisation 3D de grandes pièces était si difficile
Jusqu’à présent, aucun appareil n’était à la fois adapté et abordable pour mesurer de grandes pièces en atelier. D’un côté, les méthodes de numérisation de grandes pièces manquaient de précision et de résolution. De l’autre, les solutions précises ne mesuraient que des points de palpage, et non des surfaces entières. Quant aux appareils capables de numériser des surfaces 3D avec une bonne précision, ils étaient tout simplement inabordables. De plus, les solutions longue portée à prix abordable n’atteignaient pas les niveaux de précision requis. Enfin, les surfaces contrastées et réfléchissantes restaient délicates à mesurer avec la technologie optique.
Pour résumer, mesurer de grandes pièces et des surfaces 3D complexes avec un appareil portable était laborieux. Dans certains cas, c’était même impossible.
Heureusement, la situation a changé avec la nouvelle série CREAFORM HandySCAN 3D|MAX .
HandySCAN 3D|MAX : la solution Creaform pour la numérisation 3D de grandes pièces
La nouvelle série MAX reprend tous les atouts qui ont fait de la gamme HandySCAN 3D une référence de l’industrie : portabilité, rapidité, précision et simplicité. En plus, Creaform a ajouté un volume de mesure extra-large. Le tout est renforcé par la technologie laser bleu, la photogrammétrie intégrée et le maillage en direct.

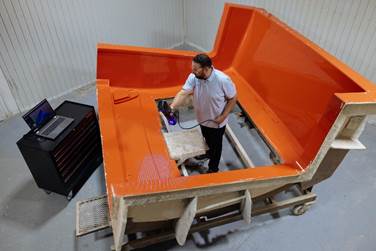

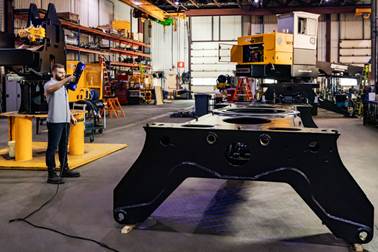

Concrètement, vous n’avez plus besoin de déplacer ces pièces lourdes et encombrantes. En effet, le HandySCAN 3D effectue la numérisation directement dans l’atelier.
La série MAX dispose d’un référencement dynamique et d’une optimisation de la précision volumétrique. Elle est donc conçue pour fonctionner dans des environnements difficiles. Sa précision reste élevée sur les grandes mesures, quel que soit le niveau d’expérience de l’utilisateur. Grâce à son accréditation ISO 17025 et à sa conformité à la norme VDI/VDE 2634 Partie 3, vous obtenez des résultats de qualité métrologique. Vos contrôles qualité à tolérances serrées sont ainsi sécurisés. Par ailleurs, ses 38 lignes laser bleues lisent mieux les finitions difficiles et contrastées. Vous numérisez ainsi de grandes pièces et des assemblages jusqu’à 15 m en quelques minutes. Enfin, sa grande zone de numérisation, jusqu’à 1,8 x 1,8 m, couvre rapidement de vastes surfaces.
Camions, turbines, pièces moulées, avions ou machines lourdes : tous peuvent désormais être mesurés rapidement et facilement avec la série HandySCAN 3D|MAX.
Numérisation 3D de grandes pièces : le HandySCAN 3D|MAX en chiffres
Voici les principales caractéristiques de la série HandySCAN 3D|MAX pour la numérisation 3D de grandes pièces :
- 38 lignes laser bleues pour mieux lire les surfaces difficiles et contrastées.
- Pièces et assemblages jusqu’à 15 m, numérisés en quelques minutes.
- Zone de numérisation jusqu’à 1,8 x 1,8 m pour couvrir rapidement de vastes surfaces.
- Accréditation ISO 17025 et conformité à la norme VDI/VDE 2634 Partie 3.
- Photogrammétrie intégrée, référencement dynamique et maillage en direct.
Trois fonctionnalités clés du HandySCAN 3D|MAX
La série MAX apporte aussi de nouvelles fonctionnalités, développées par les ingénieurs de Creaform. Elles simplifient la numérisation et améliorent les performances sur les surfaces difficiles. En outre, elles permettent de numériser à courte distance avec des détails fins, ou à plus longue distance à grande vitesse.
1. Flex Volume (volume flexible)
La fonction Flex Volume propose plusieurs modes de numérisation. Vous choisissez selon votre priorité : la vitesse, la résolution maximale, ou un équilibre entre les deux. Par exemple, le mode lointain numérise de grandes pièces à très grande vitesse, à plus longue distance. À l’inverse, le mode proche mesure de petites zones avec une qualité remarquable. Enfin, un mode nominal combine vitesse et résolution.
2. Étalonnage en temps réel
Grâce à l’étalonnage en temps réel et à deux barres d’échelle, le scanner 3D ajuste ses composants internes pendant la numérisation. L’étalonnage est donc intégré directement au flux de travail. Aucune étape supplémentaire n’est nécessaire : tout se fait automatiquement. De plus, les barres d’échelle garantissent la meilleure précision sur les pièces et assemblages de grande taille.
3. Smart Surface Algorithm (algorithme de surface intelligent)
La fonction Smart Surface Algorithm optimise la mesure des surfaces. Elle s’appuie sur un traitement d’image avancé associé à l’intelligence artificielle. Ainsi, la série MAX lit mieux les finitions contrastées et difficiles. Votre processus de numérisation devient donc plus simple et plus direct.
La numérisation 3D de grandes pièces devient plus rapide et plus simple
Avec la série HandySCAN 3D|MAX, Creaform ouvre de nouvelles possibilités. En effet, elle rend possible la numérisation à grande échelle de pièces autrefois difficiles, voire impossibles, à mesurer.
Ce système plug-and-play s’installe rapidement et s’apprend facilement. Il capture aussi bien les détails fins que les grands volumes. Vous obtenez ainsi des numérisations 3D haute résolution de grandes pièces en quelques minutes.
Les nouvelles fonctionnalités et les algorithmes de la série MAX simplifient donc nettement la numérisation de grandes pièces aux surfaces difficiles. Vos processus de développement produit, de rétro-ingénierie et de contrôle qualité en profitent directement. Au final, le changement le plus visible se lira sur le visage (et le sourire) des opérateurs.
Le HandySCAN MAX Evo, la nouvelle génération
Héritier de la gamme HandySCAN MAX, le HandySCAN MAX Evo bénéficie des dernières innovations de Creaform. Il offre une expérience utilisateur repensée, une productivité accrue et une qualité de numérisation adaptée aux grands projets. Il traite des pièces allant jusqu’à 10 mètres. Le MAX Evo s’adresse ainsi au contrôle dimensionnel, à la rétro-conception, à l’inspection qualité et à la maintenance industrielle. Une version HandySCAN MAX Evo Elite est également disponible.
Votre projet de numérisation 3D de grandes pièces
Vous fabriquez des pièces de grande taille ? 3D Solutions vous aide à choisir la solution adaptée à vos pièces et à votre atelier. Pour aller plus loin, découvrez comment BOMAG a optimisé la mesure de pièces de grandes dimensions avec les solutions Creaform.
Explorez aussi notre gamme de scanners 3D, ou contactez nos experts pour étudier votre projet de numérisation 3D.
Source : Creaform
